📖 閱讀測驗 · 共用前文

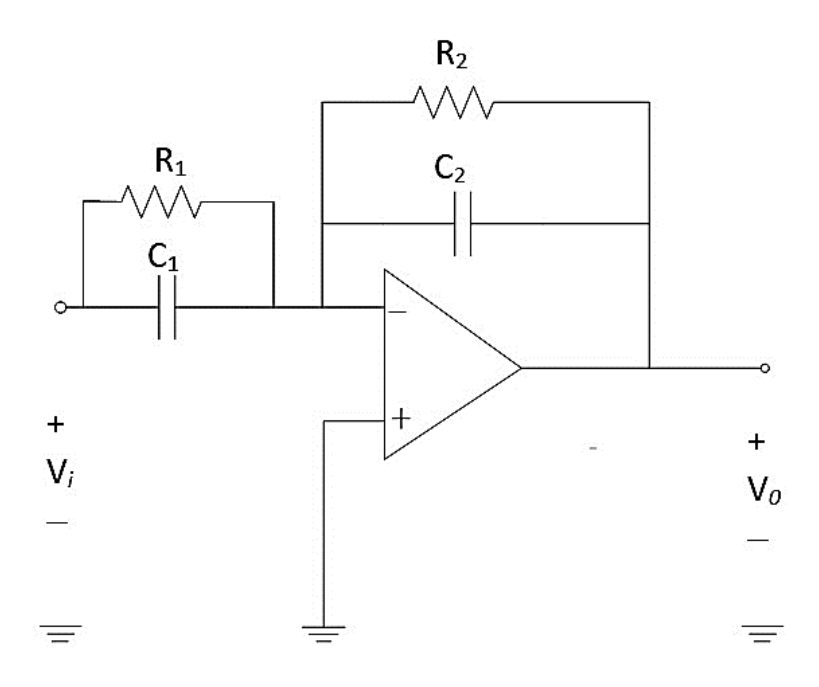

一電路如圖所示，R1 與 C1 並聯，R2 與 C2 並聯。Vi 為直流時，V0/Vi 為何？
承上題，當 電壓為極高頻時，試求 值趨近於下列何者？
A
B
C正確答案
D
答案與詳解
為什麼答案是 C
極高頻時，電容阻抗 Zc = 1/(jωC) 趨近於零，會將並聯的電阻短路。此時 Z1 ≈ 1/sC1，Z2 ≈ 1/sC2，增益 V0/Vi = -Z2/Z1 = -C1/C2。
考點：極低頻增益考點：非反相組態考點：極高頻增益
載入中…
極高頻時，電容阻抗 Zc = 1/(jωC) 趨近於零，會將並聯的電阻短路。此時 Z1 ≈ 1/sC1，Z2 ≈ 1/sC2，增益 V0/Vi = -Z2/Z1 = -C1/C2。
