地方特考電子學大意11140單選題

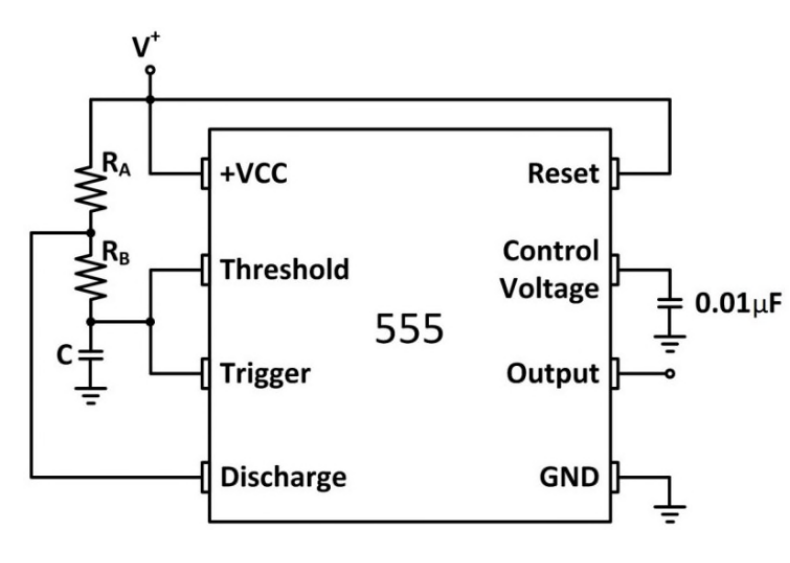

下圖為 555 計時器應用電路。其中 RA 為 1/4 W 的電阻器,外觀標示著色碼-「橙橙棕」,代表其電阻值為 330 Ω。另外電阻器 RB 上表示其大小的色碼為「棕灰紅」;而電容器 C 為一陶瓷電容,外觀上打印有 103 之字樣。下列敘述何者錯誤?

題目附圖
A此應用電路為一無穩態多諧振盪器
B輸出端(Output)的振盪頻率為 50 kHz正確答案
CRB = 1.8 kΩ
DC = 0.01μF
答案與詳解
B
正確答案
555無穩態振盪器,讀色碼+電容代碼算元件值,再代公式算頻率,B選項頻率算出約1.44kHz而非50kHz,故B錯誤。

為什麼答案是 B

無穩態頻率公式 f=1.44/[(RA+2RB)×C]。代入RA=330Ω、RB=1800Ω、C=0.01μF=10⁻⁸F,分母=(330+3600)×10⁻⁸=3930×10⁻⁸≈3.93×10⁻⁵,f≈1.44/3.93×10⁻⁵≈36.6kHz,與題目所稱50kHz不符,故此敘述錯誤,是題目要選的答案。

考點:555無穩態接法考點:555振盪頻率計算考點:電阻色碼判讀考點:電容代碼判讀
