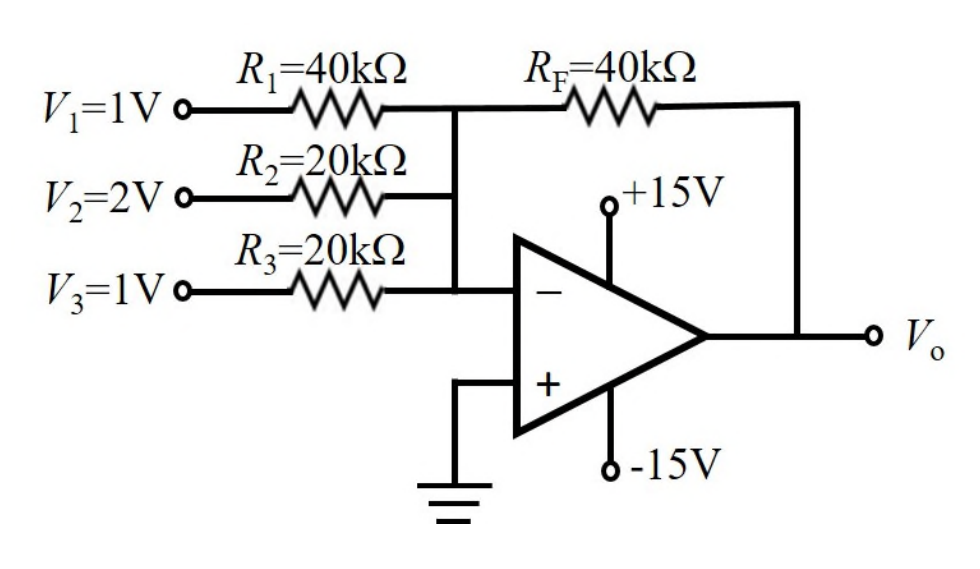

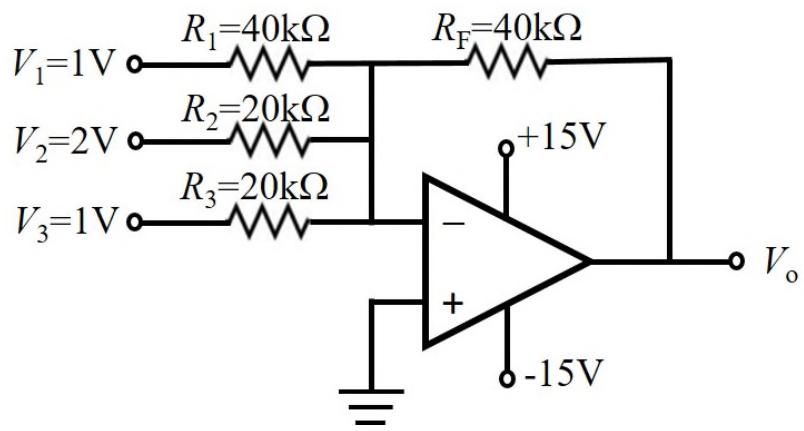

如圖所示理想運算放大器電路，輸出電壓 VO 為何？
A-2.5 V
B-4 V
C-7 V正確答案
D-15 V
答案與詳解
為什麼答案是 C
正確套用反相加法器：Vo=-(RF/R1·V1+RF/R2·V2+RF/R3·V3)=-(40/40×1+40/20×2+40/20×1)=-(1+4+2)=-7V，在±15V範圍內有效。
考點：計算錯誤考點：漏項陷阱考點：反相加法器考點：飽和輸出誤判
