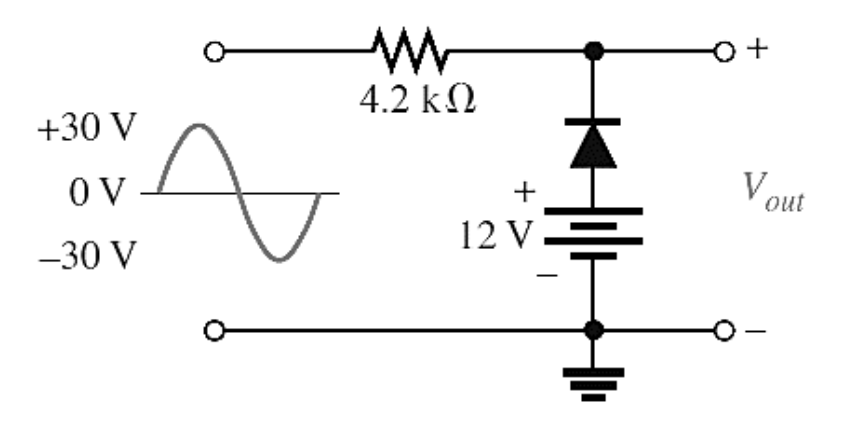

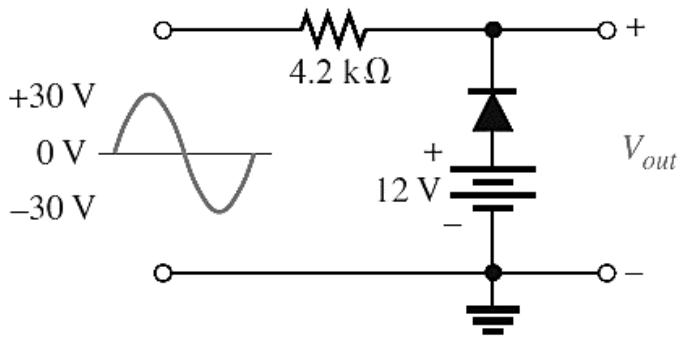

電路及輸入端的電壓波形如圖所示，若二極體的切入電壓為 0.7 V，則輸出電壓 Vout 波形在低於幾伏特會被截除？
A-12.7 V
B-30 V
C11.3 V正確答案
D12.7 V
答案與詳解
為什麼答案是 C
圖中二極體陽極朝上（三角頂點朝上接正輸出端），12V電池正極朝上。當Vout試圖低於(12V - 0.7V)=11.3V時，二極體導通並將Vout鉗位於11.3V，低於此值的波形被截除。
考點：極性判斷錯誤考點：未考慮截波考點：限幅/截波電路考點：加減方向混淆
載入中…
圖中二極體陽極朝上（三角頂點朝上接正輸出端），12V電池正極朝上。當Vout試圖低於(12V - 0.7V)=11.3V時，二極體導通並將Vout鉗位於11.3V，低於此值的波形被截除。
