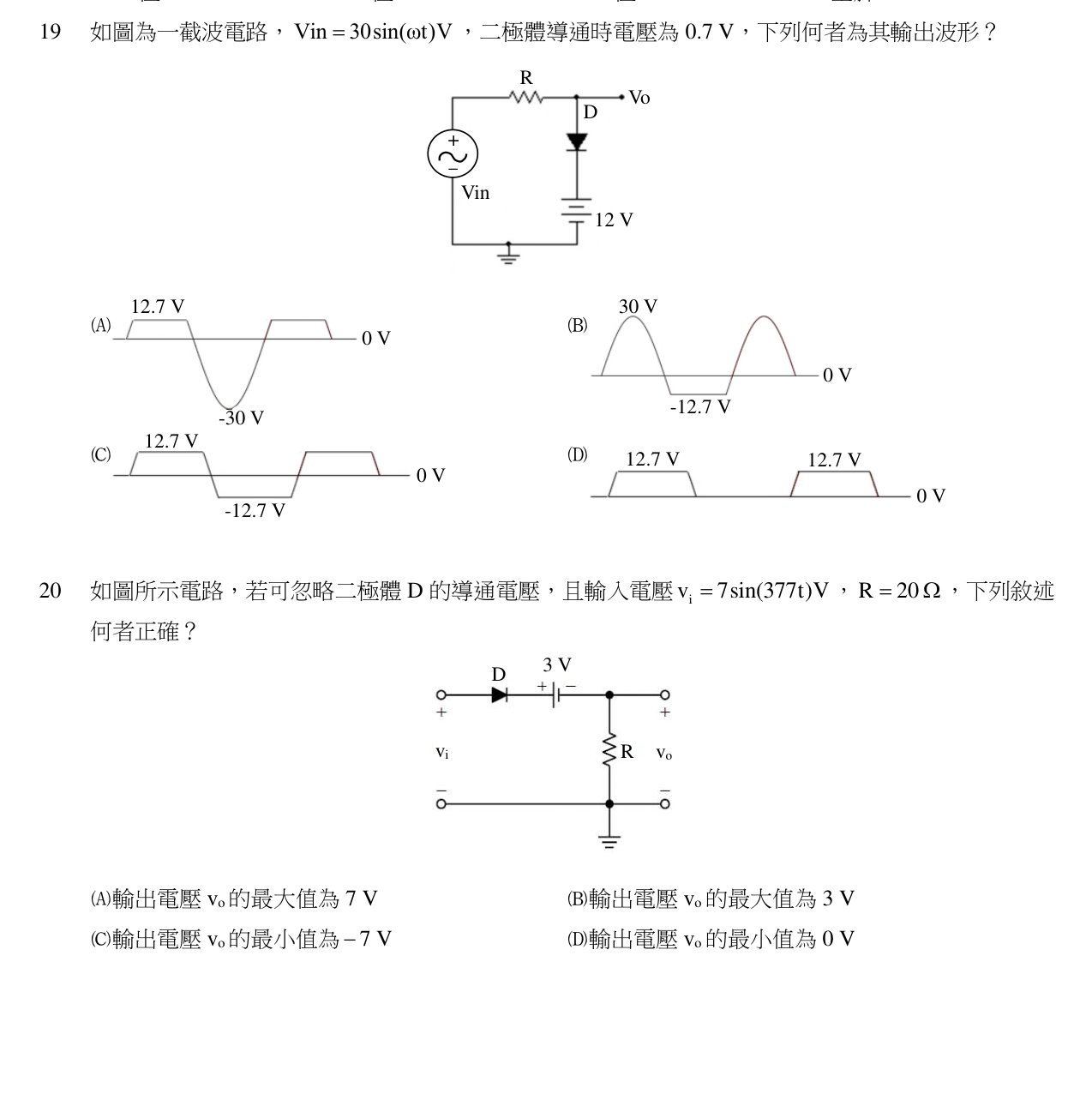

如圖為一截波電路， $\mathrm{Vin}=30\sin(\omega t)\mathrm{V}$ ，二極體導通時電壓為 0.7 V，下列何者為其輸出波形？ (A) 最大值30 V，最小值-12.7 V (B) 最大值12.7 V，最小值0 V (C) 最大值12.7 V，最小值-30 V (D) 最大值30 V，最小值0 V

初考-電子工程電子學大意112 年第 19 題單選題考點：選項圖文錯置考點：截波電路分析

如圖為一截波電路， $Vin = 30 sin (ω t) V$ ，二極體導通時電壓為 0.7 V，下列何者為其輸出波形？

A最大值

30

V，最小值

- 12.7

V正確答案

B最大值

12.7

V，最小值

0

C最大值

12.7

V，最小值

- 30

D最大值

30

V，最小值

0

答案與詳解

正確答案

串聯型截波電路分析：二極體與12V電源串聯，導通條件為Vin > 12.7V，此時輸出箝位在12.7V；截止時輸出跟隨輸入，最小值達-30V。

A最大值30 V，最小值-12.7 V選項圖文錯置✓ 正確

題庫正解A應指「圖片(A)」的波形（最大值12.7V，最小值-30V）。但文字選項A描述為「最大值30V，最小值-12.7V」是錯誤的，此描述實際對應圖片(B)的負向截波特徵。

B最大值12.7 V，最小值0 V截波電路分析✕ 錯誤

錯誤。負半週二極體截止，輸出應跟隨輸入達-30V，而非0V。此文字描述對應圖片(D)的半波整流波形。

C最大值12.7 V，最小值-30 V✕ 易錯陷阱

D最大值30 V，最小值0 V✕ 錯誤
