初考-電子工程電子學大意112 年第 15 題單選題考點：半波漣波陷阱考點：頻率/係數誤用

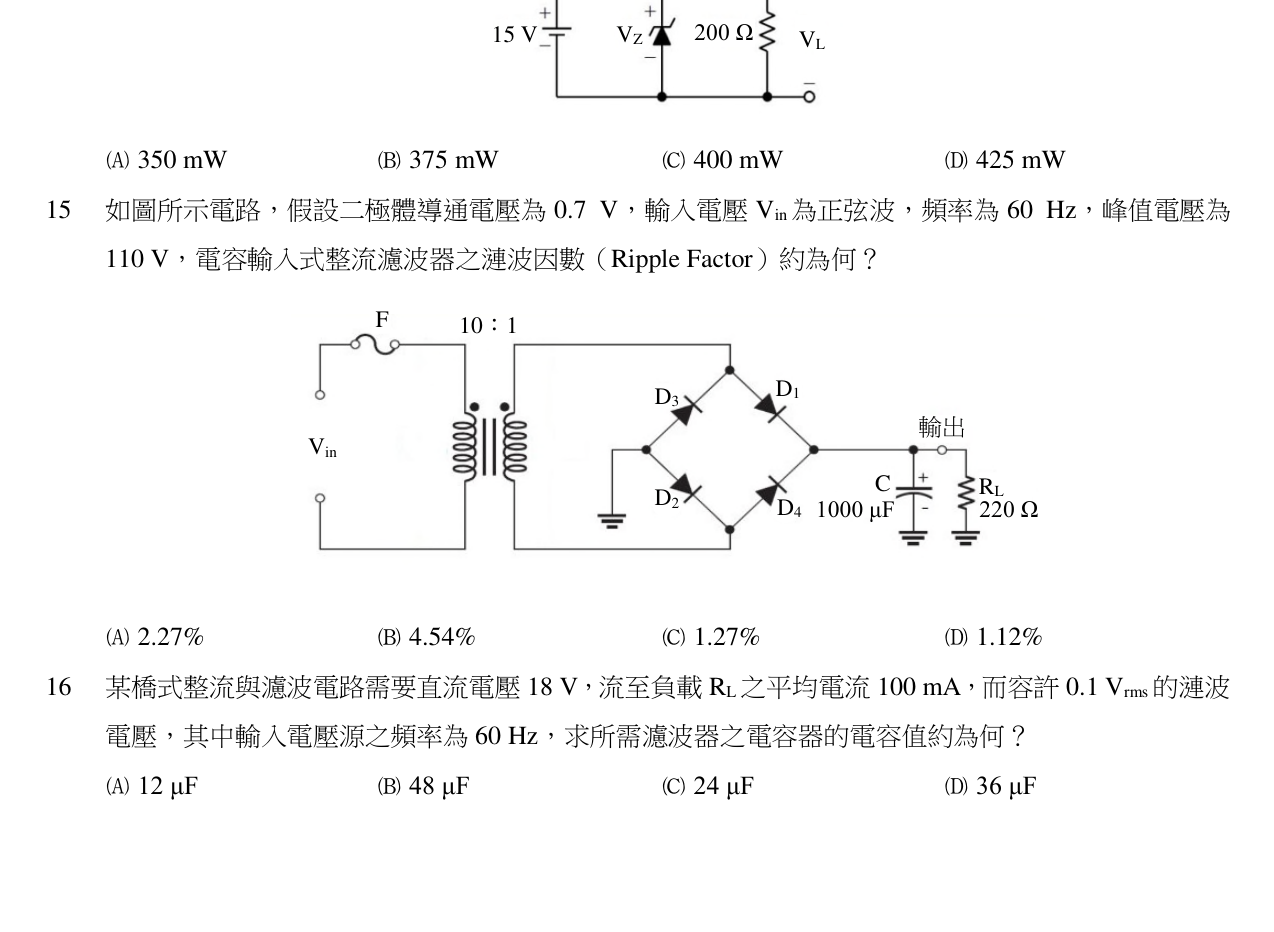

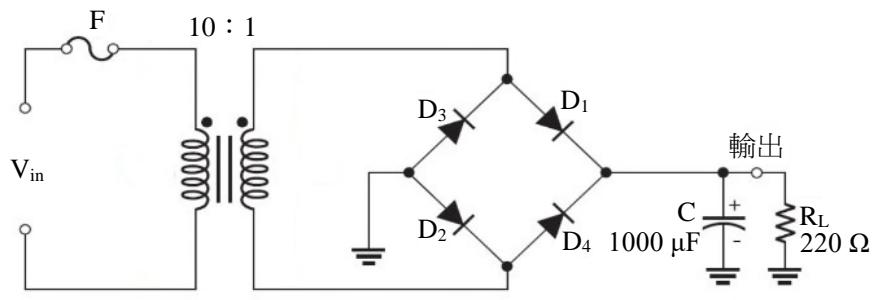

如圖所示電路，假設二極體導通電壓為 $0.7 V$ ，輸入電壓 $V_{in}$ 為正弦波，頻率為 $60 Hz$ ，峰值電壓為 $110 V$ ，電容輸入式整流濾波器之漣波因數（Ripple Factor）約為何？

2.27%

4.54%

1.27%

1.12%

正確答案

答案與詳解

正確答案

全波整流漣波因數約為半波的一半。由選項倍數關係（2.27% vs 1.12%）可秒判圖示為全波整流，直接選較小值。

A2.27%半波漣波陷阱✕ 易錯陷阱

此為半波整流之漣波因數。半波公式 r = 1/(2√3 f R_L C)，結果約為全波的 2 倍（2.27%），考選部最愛用半波/全波混淆考生。

B4.54%頻率/係數誤用✕ 錯誤

此為半波漣波因數的 2 倍，可能是誤將頻率 f 減半或公式係數用錯所導出的干擾選項。

C1.27%✕ 錯誤

D1.12%✓ 正確
