初考-電子工程電子學大意112 年第 23 題單選題

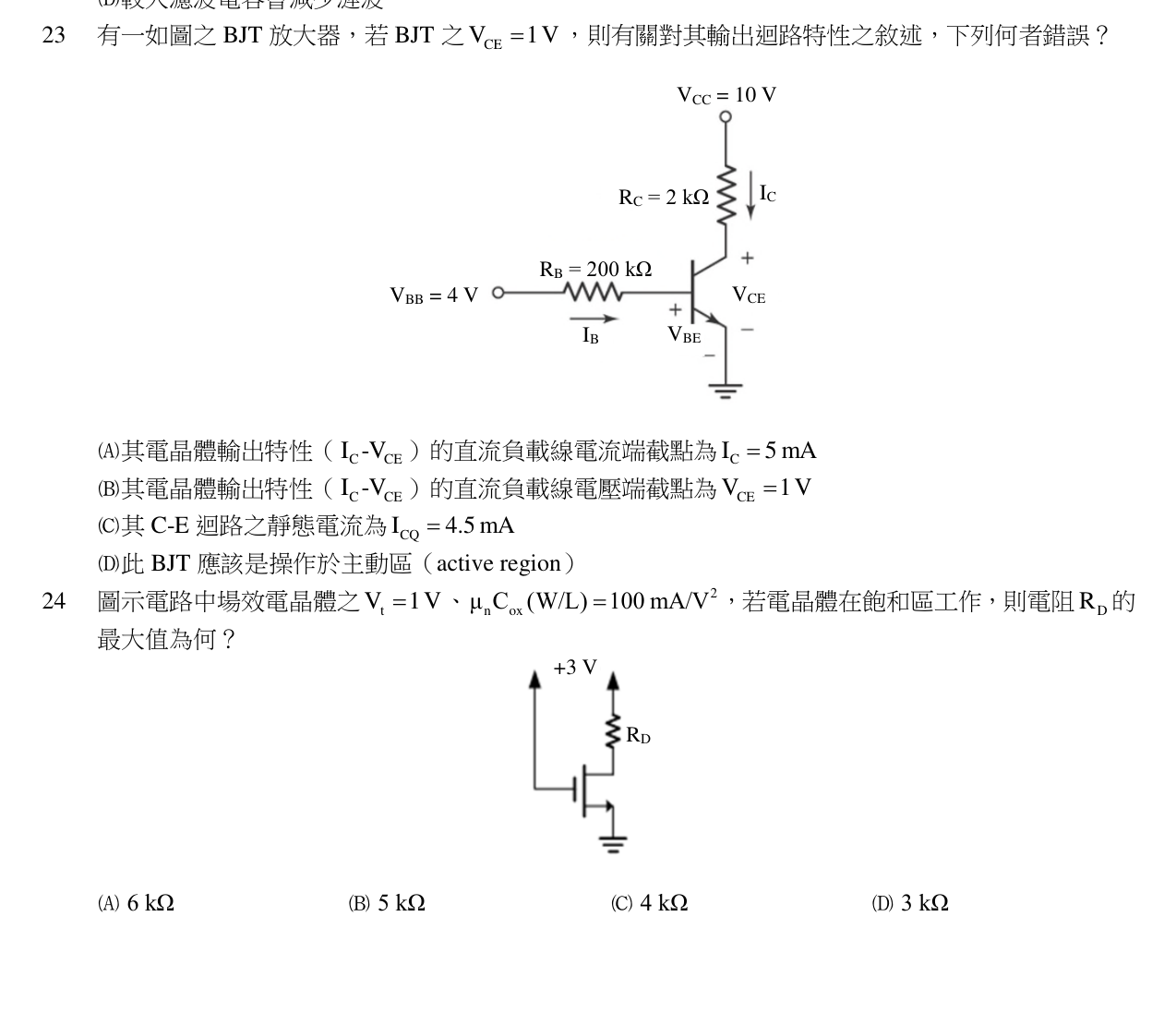

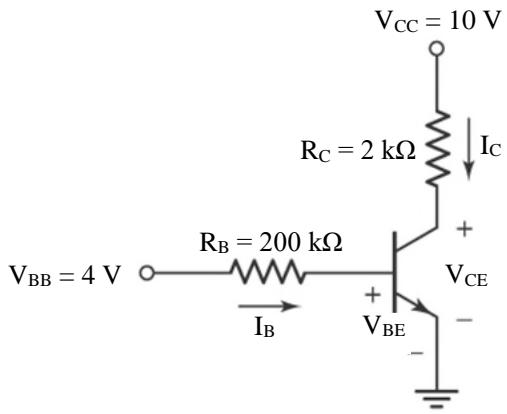

有一如圖之BJT放大器，若BJT之VCE=1V，則有關對其輸出迴路特性之敘述，下列何者錯誤？

題目附圖
A其電晶體輸出特性（IC-VCE）的直流負載線電流端截點為IC=5 mA
B其電晶體輸出特性（IC-VCE）的直流負載線電壓端截點為VCE=1V正確答案
C其C-E迴路之靜態電流為ICQ=4.5 mA
D此BJT應該是操作於主動區（active region）
答案與詳解
B
正確答案
直流負載線電壓端截點應為 VCE=VCC=10V，而非 1V，故 (B) 錯誤。
