初考-電子工程電子學大意11221單選題

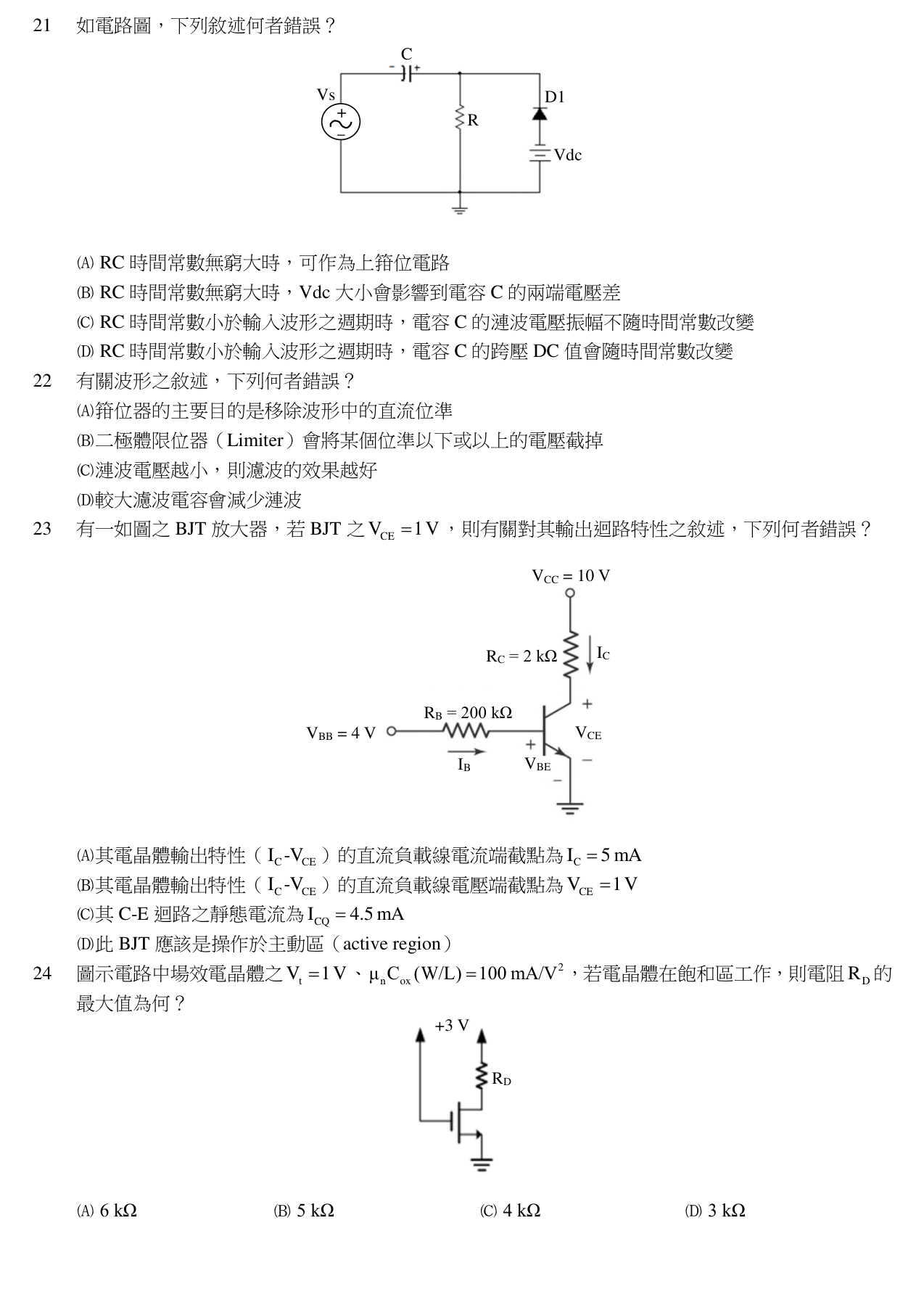

如電路圖,下列敘述何者錯誤?

題目附圖
ARC時間常數無窮大時,可作為上箝位電路
BRC時間常數無窮大時,Vdc大小會影響到電容C的兩端電壓差
CRC時間常數小於輸入波形之週期時,電容C的漣波電壓振幅不隨時間常數改變正確答案
DRC時間常數小於輸入波形之週期時,電容C的跨壓DC值會隨時間常數改變
答案與詳解
C
正確答案
此電路為含二極體D1、電容C、電阻R及直流偏壓Vdc的箝位電路;RC時間常數小時,電容無法維持定壓,漣波振幅會隨時間常數改變,故C錯誤。

為什麼答案是 C

RC時間常數小於輸入週期時,電容在每個週期內快速充放電,無法維持穩定的直流電壓。漣波電壓振幅會隨RC時間常數的大小而改變(RC越小,電容放電越快,漣波越大)。題目說「不隨時間常數改變」為錯誤敘述,故此選項是本題要選的答案。

考點:箝位電路原理考點:箝位電壓與Vdc關係考點:RC時間常數與漣波考點:RC小時直流電壓漂移
