初考-電子工程電子學大意112 年第 8 題單選題

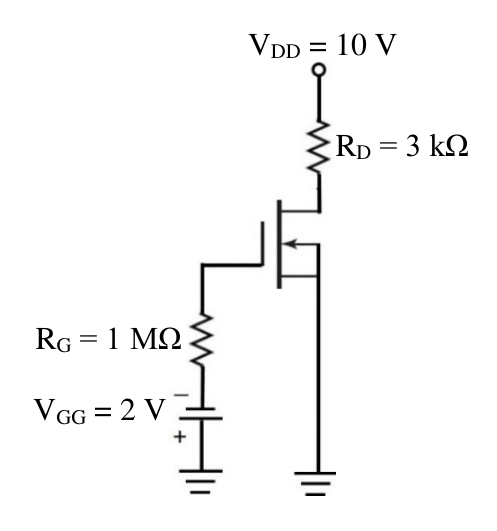

如圖所示場效電晶體電路， $V_{P} = - 3$ V， $I_{D S S} = 18$ mA， $V_{GS} = - 2$ V，直流工作電壓 $V_{D S}$ 為何？

2

4

V正確答案

6

8

答案與詳解

正確答案

JFET電路求VDS：先用Shockley方程式算ID，再用VDS = VDD - ID×RD，得VDS = 4V。

由Shockley公式：ID = IDSS×(1 - VGS/VP)² = 18mA×(1-(-2)/(-3))² = 18mA×(1/3)² = 18mA×(1/9) = 2mA；VDS = VDD - ID×RD = 10V - 2mA×3kΩ = 10-6 = 4V，正確答案。
