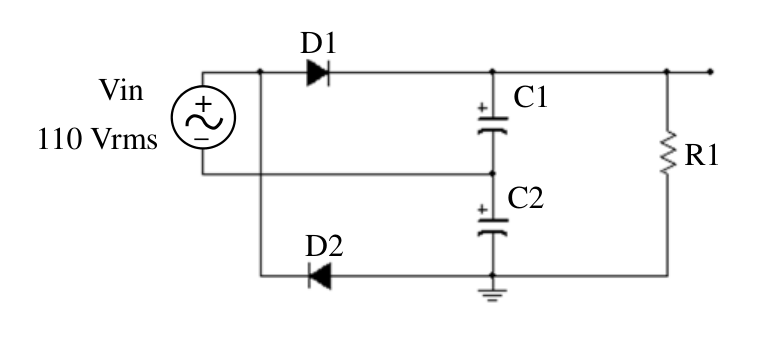

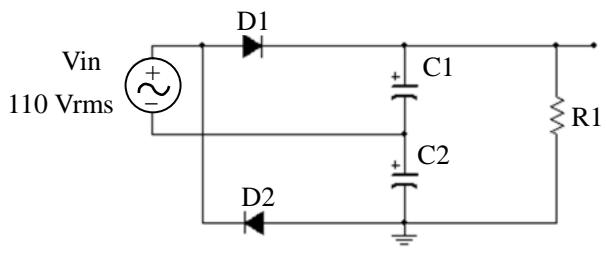

圖為全波兩倍倍壓電路,輸入Vin為 220V 之交流電源,二極體視為理想,當輸入Vin進入下半負週期時,二極體(D1)之逆向峰值電壓(PIV)約為何?
A120 V
B170 V
C311 V正確答案
D85 V
答案與詳解
為什麼答案是 C
正確答案。正半週時D2導通，C2充電至Vpeak≈155.6V；負半週時D1截止，D1兩端承受輸入負峰值(-Vpeak)再加上C2已充電壓(Vpeak)，PIV = 2×Vpeak = 2×155.6 ≈ 311V。
