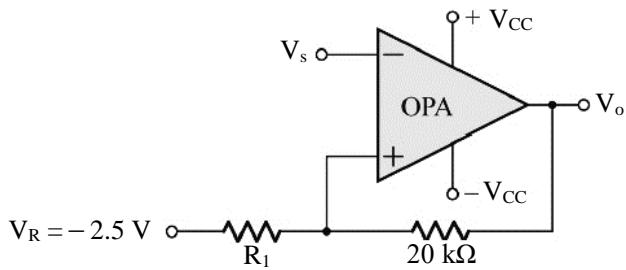

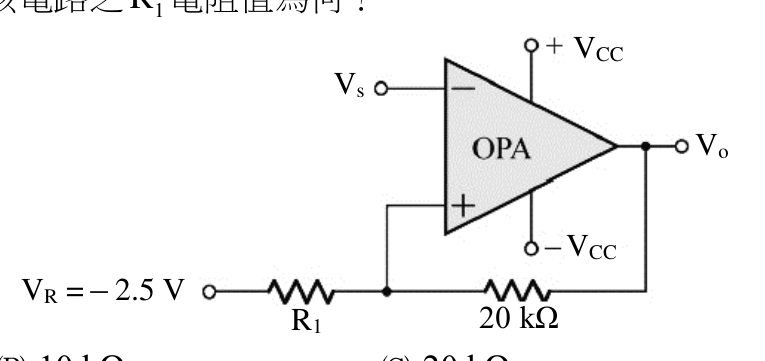

圖示為一施加負偏壓之反相施密特觸發器，OPA之輸出飽和電壓為$\pm 10$ V，若其遲滯電壓（hysteresis voltage）$V_H$為$4$ V，則該電路之$R_1$電阻值為何？

由圖可知：OPA正端(+)連接至R1與20kΩ的分壓節點，VR=-2.5V接R1另一端，Vo接20kΩ另一端。正端電壓V+ = VR×(20k/(R1+20k)) + Vo×(R1/(R1+20k))。當Vo=+10V時，V+=(-2.5×20k+10×R1)/(R1+20k)=VUT；當Vo=-10V時，V+=(-2.5×20k+(-10)×R1)/(R1+20k)=VLT。遲滯電壓VH=VUT-VLT=20×R1/(R1+20k)=4V，解得20R1=4R1+80k，16R1=80k，R1=5kΩ。
