初考-電子工程電子學大意11225單選題

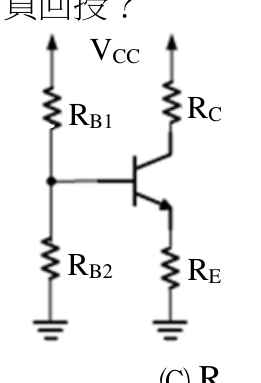

圖示電路中,下列何電阻提供直流偏壓的負回授?

題目附圖
ARE正確答案
BRC
CRB1
DRB2
答案與詳解
A
正確答案
射極電阻RE提供直流負回授:集極電流↑→VE↑→VBE↓→IC↓,自動穩定工作點。

為什麼答案是 A

圖中RE接在射極與地之間。當IC增大→IE增大→VE=IE×RE上升→VBE=VB−VE下降→IB減小→IC下降,形成自動穩定的負回授機制,是直流偏壓負回授的核心元件。

考點:射極負回授穩定考點:集極負載電阻考點:分壓偏壓設定
