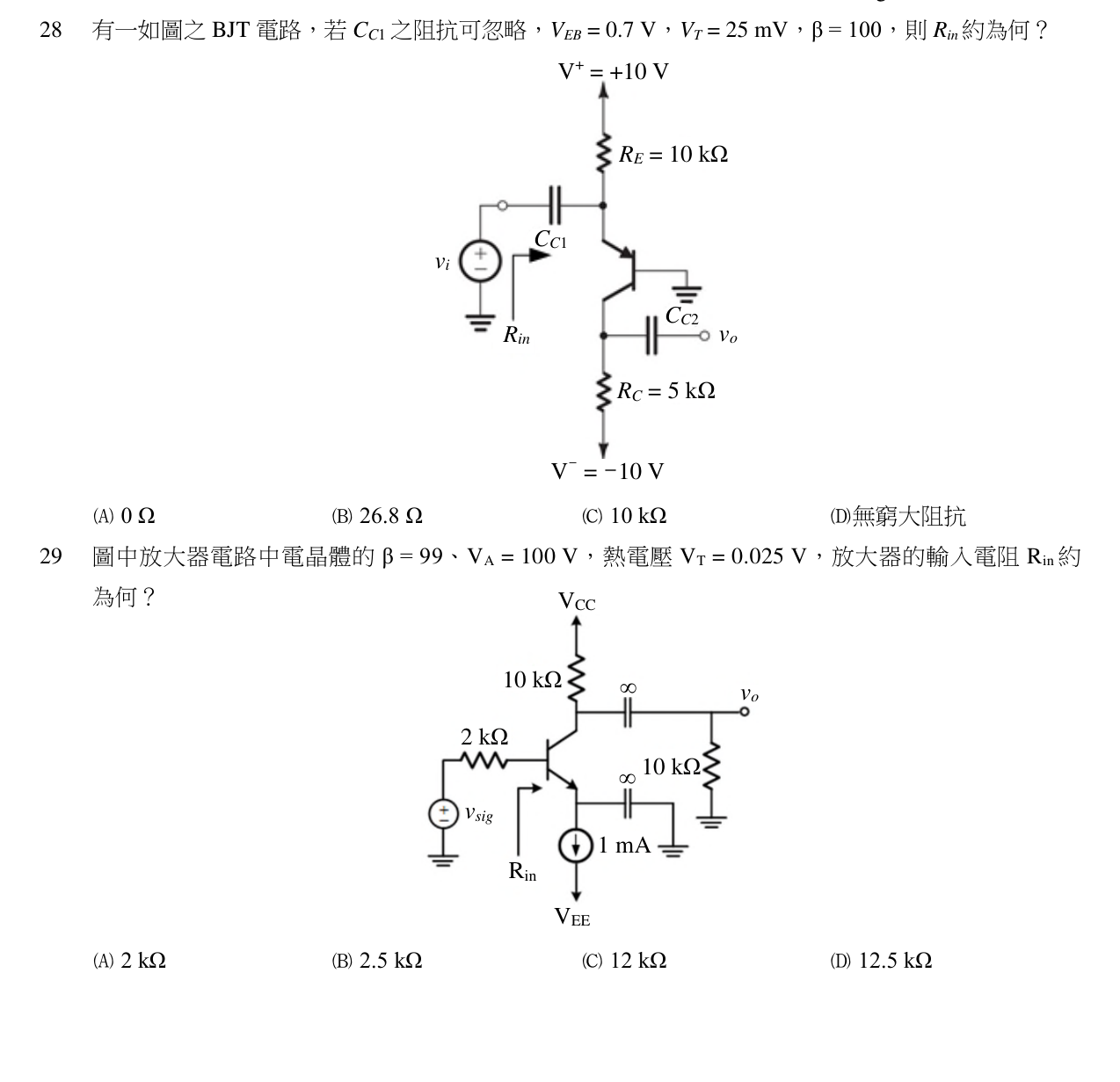

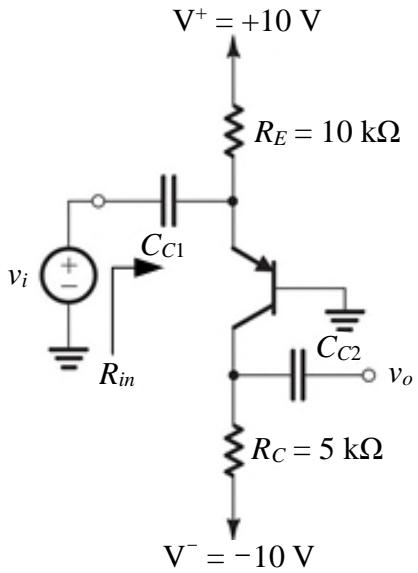

有一如圖之 BJT 電路，若 $C_{C1}$ 之阻抗可忽略， $V_{EB}=0.7\ V,\ V_{T}=25\ mV,\beta=100$ ，則 $R_{in}$ 約為何？

初考-電子工程電子學大意114 年第 28 題單選題

有一如圖之 BJT 電路，若 $C_{C 1}$ 之阻抗可忽略， $V_{E B} = 0.7 V, V_{T} = 25 mV, β = 100$ ，則 $R_{in}$ 約為何？

0 Ω

26.8 Ω

正確答案

10 k Ω

D無窮大阻抗

答案與詳解

正確答案

v_i 從**射極**輸入、基極接地、集極輸出 → PNP 共基極 (CB) 組態；$I_E=(10-0.7)/10\text{k}\approx 0.93\text{ mA}$，$R_{in}\approx r_e=V_T/I_E\approx 26.8\,\Omega$，選 (B)。

由射極端看入的小訊號電阻 r_e = V_T/I_E = 25 mV / 0.93 mA ≈ 26.9 Ω，與 R_E=10 kΩ 並聯仍約 26.8 Ω。
