初考-電子工程電子學大意106 年第 31 題單選題

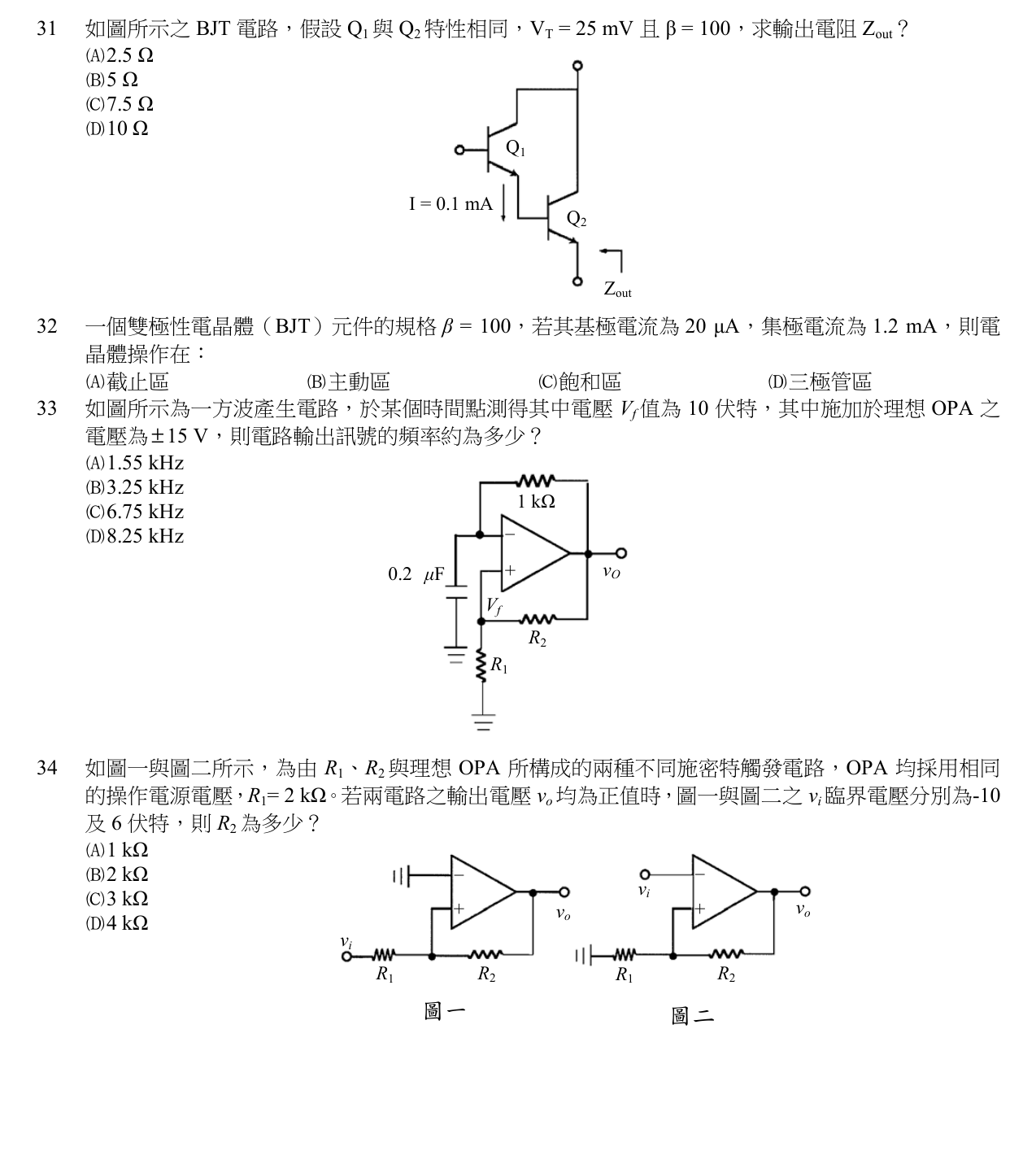

如圖所示之 BJT 電路，假設 Q1 與 Q2 特性相同， 且 ，求輸出電阻 ？

題目附圖
A
B正確答案
C
D
答案與詳解
B
正確答案
Darlington 射極隨耦輸出端，Z_out ≈ r_e2 ≈ V_T/I_E2 ≈ 5 Ω。
