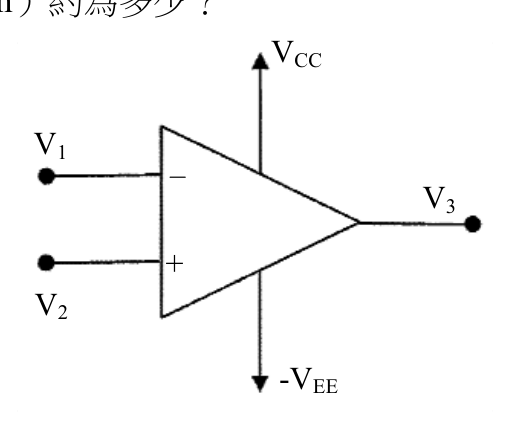

有一運算放大器如圖所示，已知其轉移方程式（transfer function）為 ，請問其共模電壓增益（common-mode gain）約為多少？
A6 dB
B12 dB正確答案
C18 dB
D24 dB
答案與詳解
為什麼答案是 B
V3=1002×V2−998×V1，令V1=V2=Vcm（共模輸入），則V3=(1002−998)×Vcm=4×Vcm，故Acm=4；20×log10(4)=20×0.602≈12 dB，正確答案。
載入中…
V3=1002×V2−998×V1，令V1=V2=Vcm（共模輸入），則V3=(1002−998)×Vcm=4×Vcm，故Acm=4；20×log10(4)=20×0.602≈12 dB，正確答案。
