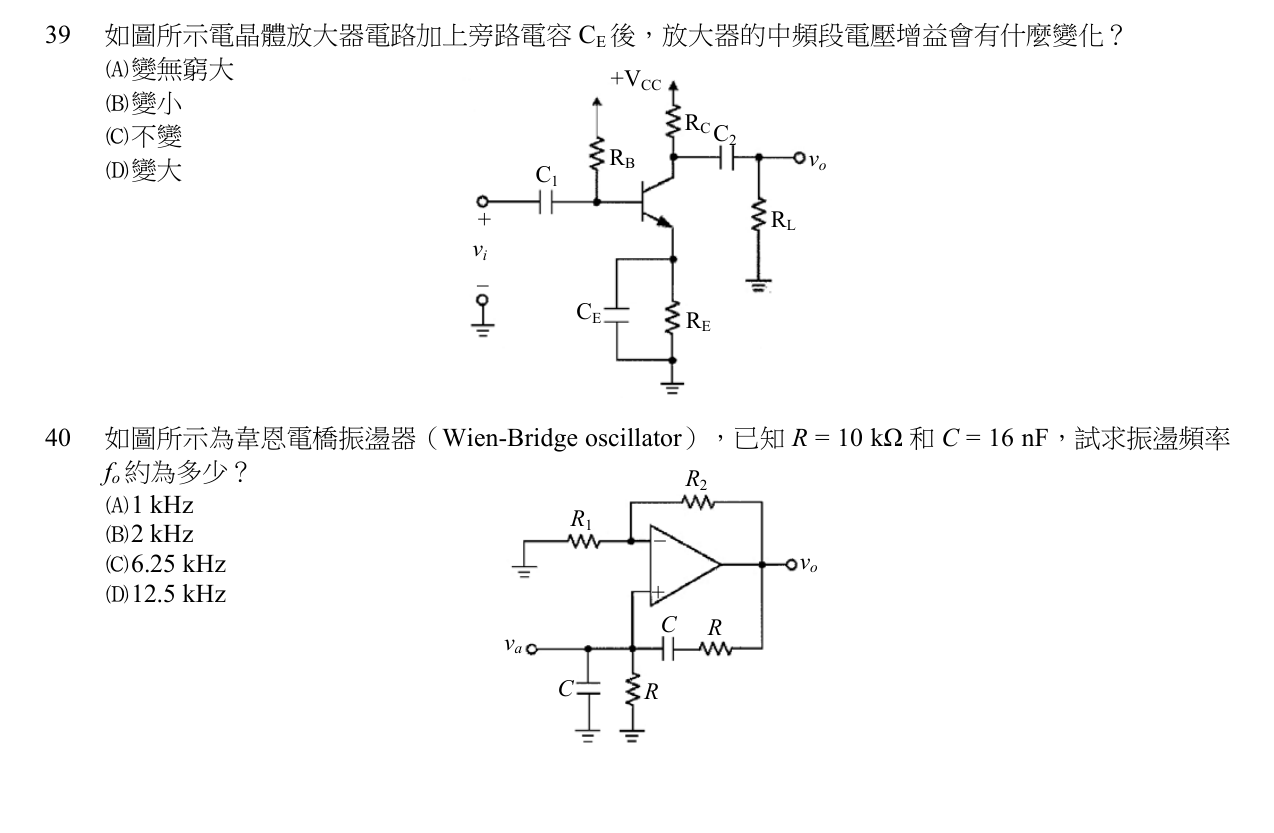

電晶體放大器電路加上旁路電容 CE(與射極電阻 RE 並聯)後,放大器的中頻段電壓增益會有什麼變化?
A變無窮大
B變小
C不變
D變大正確答案
答案與詳解
為什麼答案是 D
圖中CE與RE並聯，中頻段CE阻抗趨近於零（短路），RE被旁路掉。電壓增益由|Av|=RC/(RE+re)變為|Av|=RC/re，因re（約25Ω）遠小於RE（通常數百至千歐姆），增益顯著變大。
考點：射極內阻re考點：負回授效應考點：增益公式比較考點：旁路電容提升增益
載入中…
圖中CE與RE並聯，中頻段CE阻抗趨近於零（短路），RE被旁路掉。電壓增益由|Av|=RC/(RE+re)變為|Av|=RC/re，因re（約25Ω）遠小於RE（通常數百至千歐姆），增益顯著變大。
