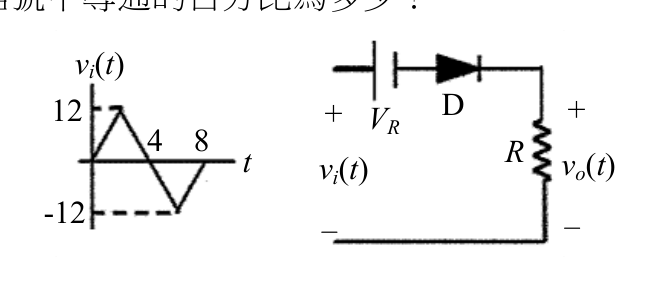

截波電路（D 為理想二極體）中的偏壓電源 VR = 6 伏特，配合圖示之週期性輸入三角波信號決定該二極體 D 於單一週期輸入信號中導通的百分比為多少？
A25%正確答案
B50%
C60%
D75%
答案與詳解
逐選項解析
A25%截波電路導通比✓ 正確
二極體D與VR串聯，導通條件為vi(t) > VR = 6V。三角波週期T=8，峰值±12V。正半段(0→4)線性從0→12→0，vi>6V的區間為t=2到t=4（寬度2），負半段vi均≤0不導通。導通時間2秒/週期8秒=25%。
B50%忽略偏壓門檻✕ 易錯陷阱
50%是誤認為二極體只要vi>0就導通（忽略VR偏壓6V的截波門檻），是最常見的陷阱。
C60%✕ 錯誤
D75%✕ 錯誤
