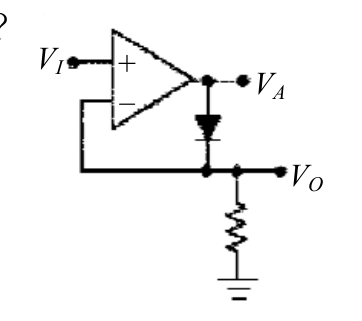

如圖所示為理想運算放大器電路，若運算放大器的正負輸出飽和電壓為± 12 V，二極體導通時兩端電壓為 0.7 V，輸入電壓 VI 為+2 V，則 VA 為若干 V？
A-2.7
B1.3
C2.7正確答案
D+12
答案與詳解
為什麼答案是 C
正確：OA負回授使V⁻=V⁺=VI=+2V（虛短路），二極體陽極為VA、陰極接V⁻，正向導通VD=0.7V，故VA=V⁻+VD=2+0.7=2.7V
考點：方向錯誤陷阱考點：二極體方向錯誤考點：虛短路+二極體壓降考點：飽和vs線性區判斷
載入中…
正確：OA負回授使V⁻=V⁺=VI=+2V（虛短路），二極體陽極為VA、陰極接V⁻，正向導通VD=0.7V，故VA=V⁻+VD=2+0.7=2.7V
