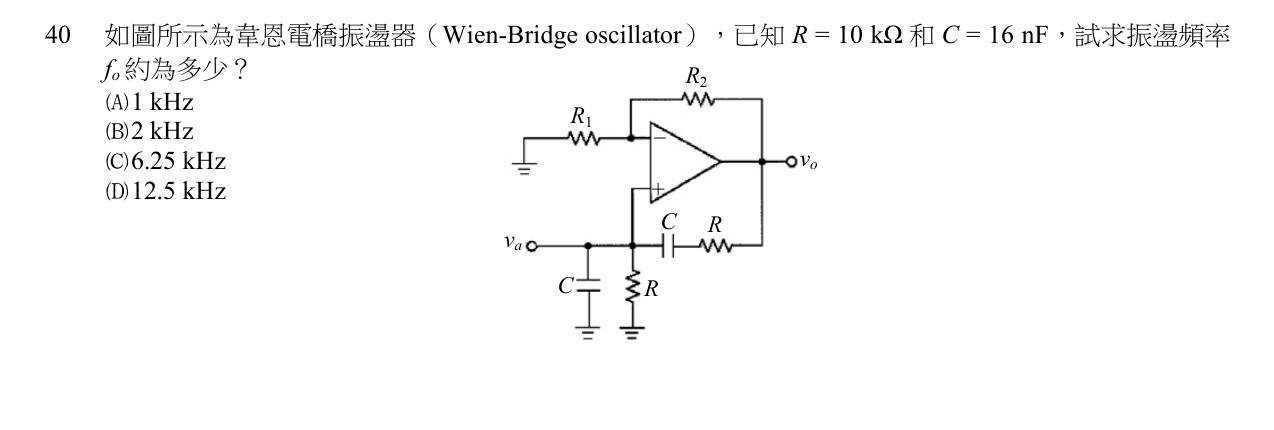

如圖所示為韋恩電橋振盪器（Wien-Bridge oscillator），已知 $R = 10 \, k\Omega$ 和 $C = 16 \, nF$ ，試求振盪頻率 $f_{o}$ 約為多少？

正確答案為 A。韋恩電橋振盪頻率 $f_o = \frac{1}{2\pi RC}$，代入得約 1 kHz。

初考-電子工程電子學大意106 年第 40 題單選題

如圖所示為韋恩電橋振盪器（Wien-Bridge oscillator），已知 $R = 10 k Ω$ 和 $C = 16 n F$ ，試求振盪頻率 $f_{o}$ 約為多少？

1 kHz

正確答案

2 kHz

6.25 kHz

12.5 kHz

答案與詳解

正確答案

韋恩電橋振盪頻率 $f_o = \frac{1}{2\pi RC}$，代入得約 1 kHz。

$f_o = 1/(2\pi RC) \approx 995\,\text{Hz}$，約 1 kHz。
