初考-電子工程電子學大意106 年第 13 題單選題

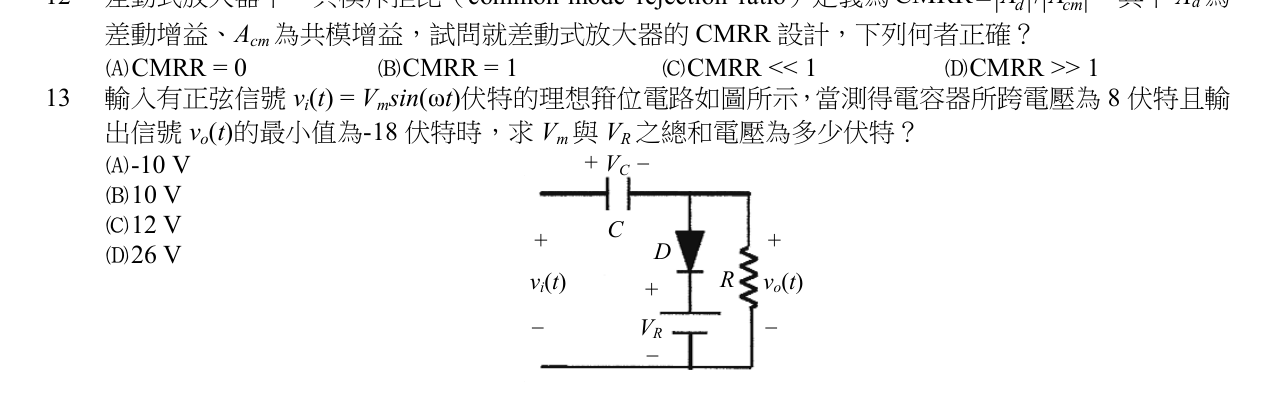

輸入有正弦信號 $v_{i} (t) = V_{m} sin (ω t)$ 伏特的理想箝位電路如圖所示，當測得電容器所跨電壓為8 伏特且輸出信號 $v_{o} (t)$ 的最小值為-18 伏特時，求 $V_{m}$ 與 $V_{R}$ 之總和電壓為多少伏特？

題目圖片

A-10 V

B10 V

C12 V正確答案

D26 V

答案與詳解

C

正確答案

由 KVL：\(v_o = v_i - V_C\)，最小值對應 \(v_i=-V_m\)；再由箝位導通條件求出 \(V_R\)，得 \(V_m+V_R=12\) V。

為什麼答案是 C

\(V_m=10\)、\(V_R=2\)，總和 12 V。
