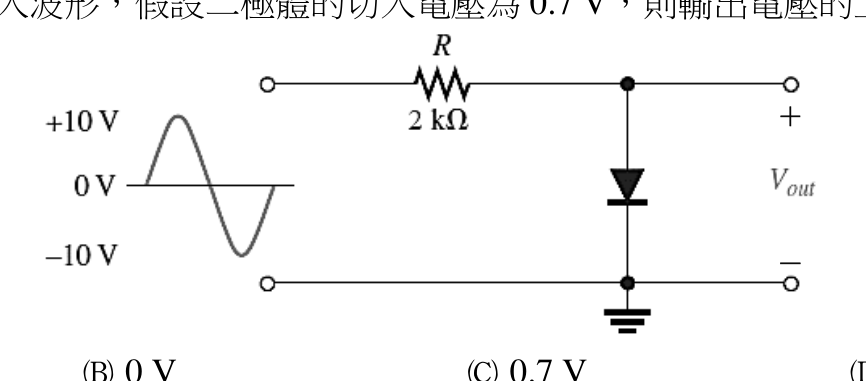

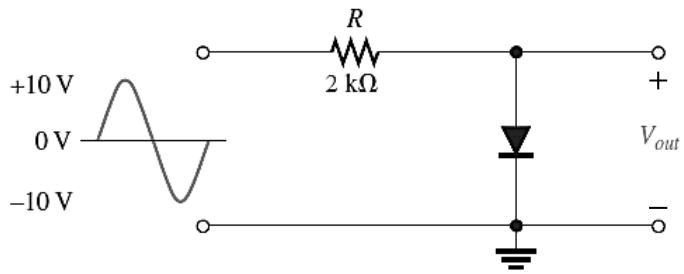

如圖所示電路及輸入波形，假設二極體的切入電壓為 0.7 V，則輸出電壓的上限為何？
A-0.7 V
B0 V
C0.7 V正確答案
D10 V
答案與詳解
為什麼答案是 C
電路圖顯示二極體陽極連接輸出節點（V_out正端），陰極接地。當輸入正半週使V_out上升至0.7V時，二極體導通形成短路路徑，將輸出電壓鉗位於+0.7V，故輸出上限為+0.7V。
考點：極性判斷陷阱考點：理想vs實際二極體考點：二極體鉗位/切入電壓考點：輸入峰值≠輸出上限
