國安五等考試-電子組電子學大意104 年第 17 題單選題

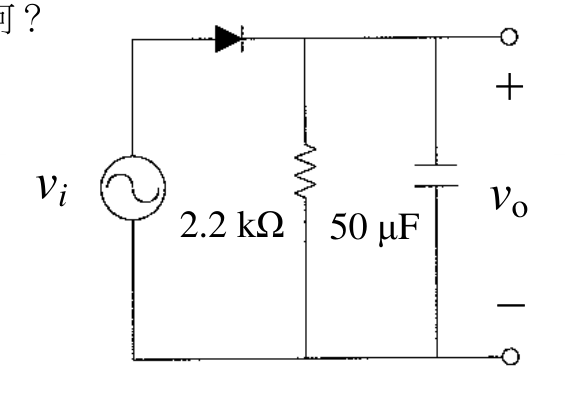

如圖所示之電路，輸入電壓 vi 為一交流弦波，有效值為 11 V，頻率為 60 Hz，二極體導通之壓降為0.7 V，則其輸出之漣波值約為何？

題目圖片
A0.25 V
B2.25 V正確答案
C4.25 V
D6.25 V
答案與詳解
B
正確答案
半波整流+RC濾波電路，先求峰值電壓再扣二極體壓降，最後用漣波公式 Vr = Vp/(f·R·C) 求漣波電壓。
