地方特考電子學大意106 年第 18 題單選題

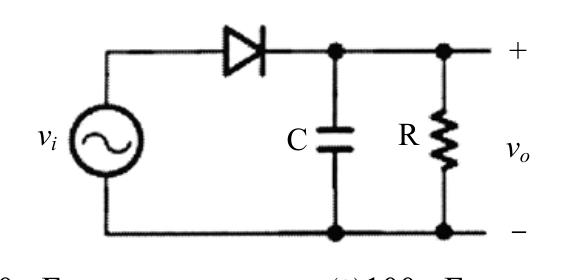

下圖為一整流器，若二極體之導通電壓為0 V，導通電阻為0 Ω，輸入信號為弦波 $v_{i} (t) = 5 sin (10 π t)$ V，若輸出 $v_{o}$ 漣波電壓＜0.1 V， $R$ = 100 k $Ω$ ，則電容 $C$ 之最小值為何？

μ

B10

μ

C100

μ

F正確答案

D1000

μ

答案與詳解

正確答案

半波整流器漣波公式：Vr ≈ Vp/(f·R·C)，代入數值求C最小值，答案為100 μF。

C=100 μF時，漣波 Vr = 5/(5×100k×100μ) = 0.1 V，恰好符合「< 0.1 V」的臨界最小值，為正確答案。

考點：漣波電壓過大考點：漣波仍超標考點：漣波臨界值考點：非最小值
