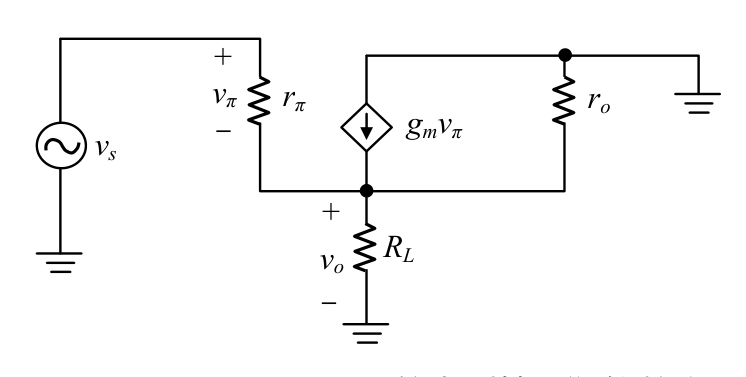

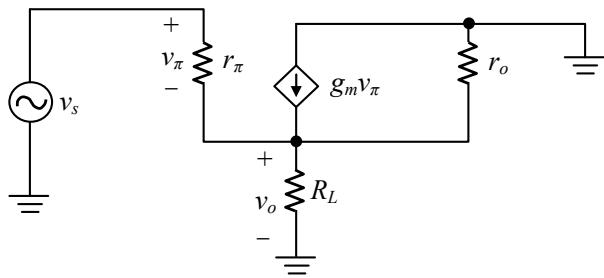

圖中為雙載子電晶體放大器之等效模型，輸入為vs，輸出為vo。關於本放大器的敘述下列何者正確？
A為共基級放大器
BRL 越大則輸入阻抗越小
CRL 越大則增益越大正確答案
D|vo/vs|＞1
答案與詳解
為什麼答案是 C
電壓增益 Av = gm × (ro ∥ RL)。當RL增大時，ro∥RL趨近ro，並聯值增大，因此|vo/vs| = gm×rπ/(rπ)×(ro∥RL) = gm×(ro∥RL)隨RL增大而增大，敘述正確。
載入中…
電壓增益 Av = gm × (ro ∥ RL)。當RL增大時，ro∥RL趨近ro，並聯值增大，因此|vo/vs| = gm×rπ/(rπ)×(ro∥RL) = gm×(ro∥RL)隨RL增大而增大，敘述正確。
