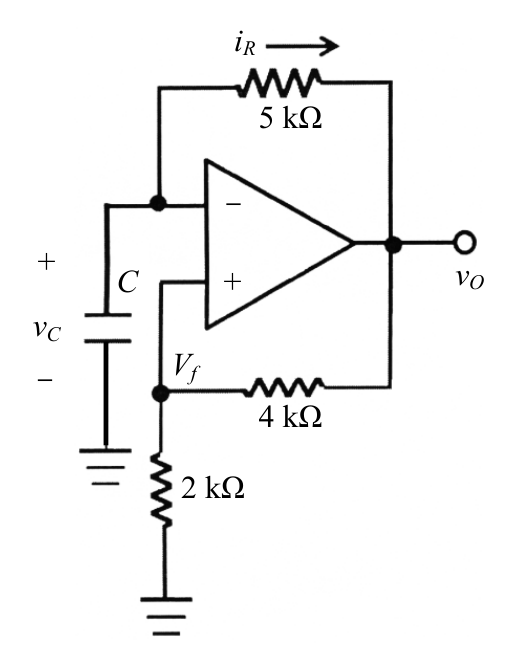

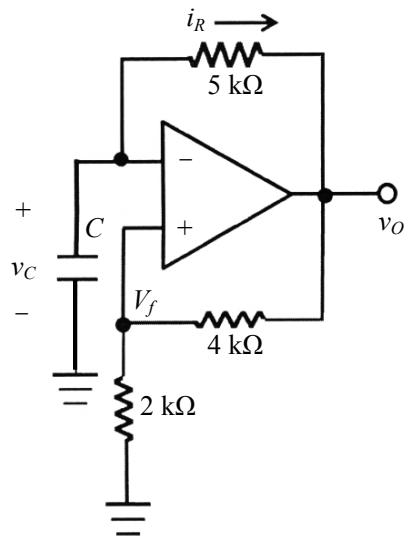

如圖所示為一波形產生電路，該電路在正常運作中並於某一瞬時間得知該電容器 C 處於放電狀態，則在此瞬時間，下列那一敘述為正確？其中施加於理想 OPA 之電壓為± 12 V。
AvO = 12 V
BVf = -4 V正確答案
CvC = 6 V
DiR = 1.2 mA
答案與詳解
為什麼答案是 B
電容放電→vO=-12V。圖中vO透過4kΩ連接到正端反饋節點Vf，Vf再經2kΩ接地。分壓：Vf = -12 × 2/(4+2) = -12 × 1/3 = -4V，正確。
考點：OPA輸出極性判斷考點：分壓器反饋電壓考點：電容動態電壓考點：電流計算驗證
