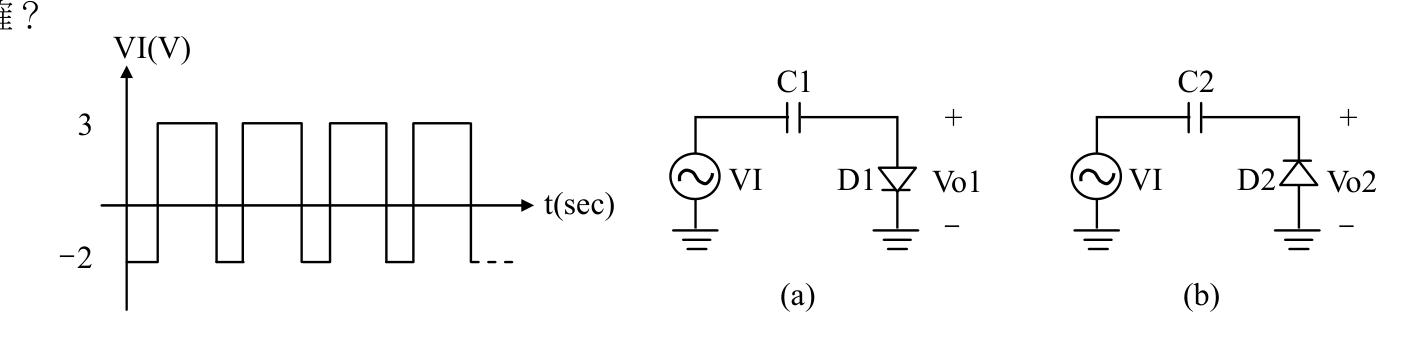

關於圖(a)與(b)電路之敘述，若二極體為理想，Vp1 與 Vp2 為 Vo1 與 Vo2 之峰值電壓，下列何者正確？
AVp1 = 5 V，Vp2 = -5 V
BVp1 = 5 V，Vp2 = 5 V
CVp1 = -5 V，Vp2 = 5 V正確答案
DVp1 = -5 V，Vp2 = -5 V
答案與詳解
為什麼答案是 C
圖(a)D1陽極在上：正半週D1導通，電容充電至Vc=+3V，輸出=VI-3V，峰值=3-3=-0V谷=-2-3=-5V，故Vp1=-5V（最大負峰）。圖(b)D2陰極在上：負半週導通，電容充至Vc=-2V（反向），輸出=VI+2V，峰值=3+2=+5V，故Vp2=+5V。
考點：箝位方向混淆考點：負箝位誤判考點：箝位電路分析考點：正箝位誤判
