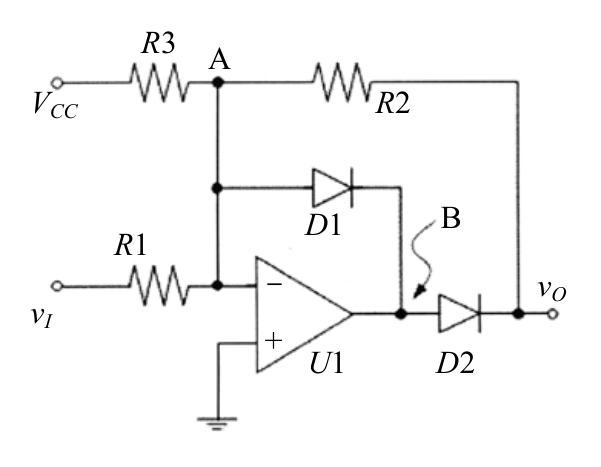

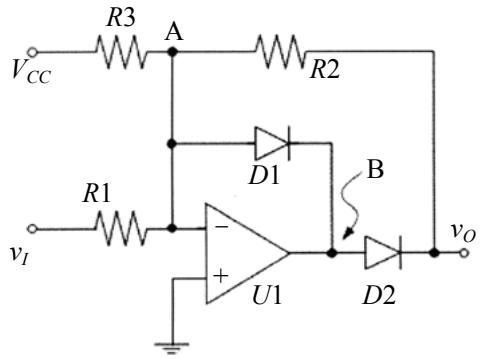

如圖所示電路，U1 為理想運算放大器。假設二極體導通電壓 $V_{D0}=0.7\ V$ 。已知電阻 $R1=1\ k\Omega$ 、 $R2=2\ k\Omega$ 、 $R3=1\ k\Omega$ 、 $V_{CC}=-5\ V$ 。當 $v_{I}=3\ V$ 時，下列敘述何者正確？

分析：節點A電位 = VCC + (VCC與A間無直接電阻，A由R3連接VCC=-5V及R2)。vI=3V接運放反相端(-)，同相端(+)接地=0V。反相端電位 = (vI經R1與節點A經R3的疊加)。由於反相端電位 > 0V(同相端)，運放輸出飽和至負電壓。從圖可見D1陽極接節點A下方、陰極朝向運放輸出端B；運放輸出為負時D1反偏截止。D2陽極接運放輸出(B點)、陰極接vO；運放輸出負值使得D2反向⋯再細看圖：D2方向為陽極在左(B點)、陰極在右(vO)，運放輸出負→D2正偏導通，vO = 運放輸出 + 0.7V ≈ 負值。答案D正確：D1不導通、D2導通。
