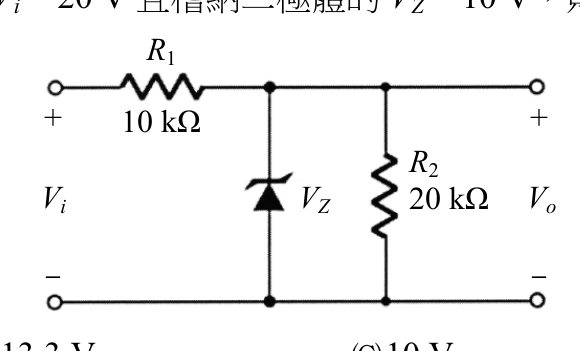

如下圖所示，若輸入電壓 Vi = 20 V 且稽納二極體的 VZ = 10 V，則輸出 Vo 為：
A20 V
B13.3 V
C10 V正確答案
D8 V
答案與詳解
為什麼答案是 C
稽納二極體在逆向崩潰時將兩端電壓箝位在VZ=10V。Vi=20V > VZ=10V，故稽納導通，輸出Vo=VZ=10V。R2並聯於稽納兩端，其電壓也等於10V，不改變輸出結果。
考點：稽納導通條件考點：分壓公式誤用考點：稽納箝位穩壓考點：干擾選項
載入中…
稽納二極體在逆向崩潰時將兩端電壓箝位在VZ=10V。Vi=20V > VZ=10V，故稽納導通，輸出Vo=VZ=10V。R2並聯於稽納兩端，其電壓也等於10V，不改變輸出結果。
