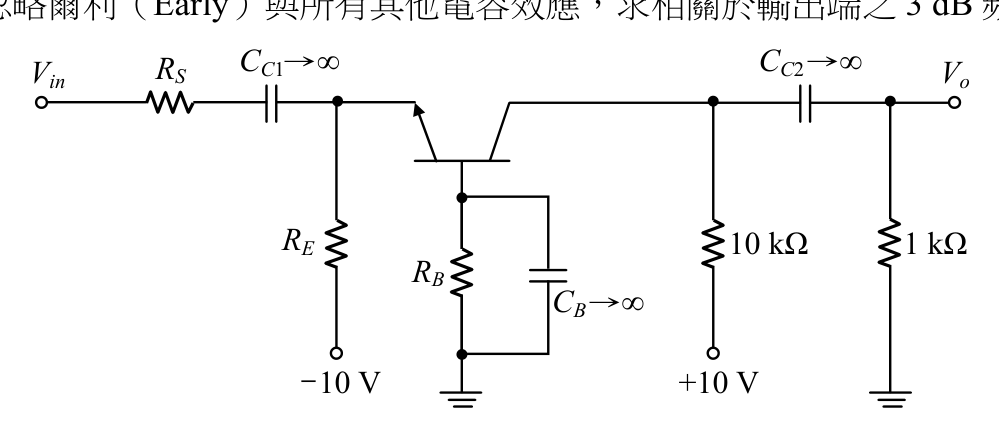

如圖所示之電路，假設電晶體操作在順向主動區，$I_C=0.838$ mA，$V_T=26$ mV，$\beta =100$，$C_{\pi }=24$ pF，$C_{\mu }=3$ pF，忽略爾利（Early）與所有其他電容效應，求相關於輸出端之 3 dB 頻率為何？

正確答案。由圖可見輸出端有10kΩ與1kΩ並聯，R_out = 10k‖1k ≈ 909Ω。輸出端等效電容C_out = Cμ(1 + 1/|Av|)修正後約為3pF(輸出端米勒項)加上其餘效應。詳細計算：gm = IC/VT = 0.838m/26m = 32.2 mA/V，rπ = β/gm = 100/32.2m ≈ 3.1kΩ。電壓增益|Av| = gm·R_out = 32.2m×909 ≈ 29.3，輸出端米勒電容 C_out_miller = Cμ(1 + 1/|Av|) ≈ 3pF×(1+1/29.3) ≈ 3.1pF。但對輸出端3dB而言，主要電容為Cμ本身在輸出側，C_out = Cμ = 3pF。f_H = 1/(2π·R_out·C_out) = 1/(2π×909×3×10^-12) ≈ 58.4 MHz。
