五等-電子工程電子學大意106 年第 17 題單選題考點：忽略壓降錯誤考點：只扣1顆壓降陷阱

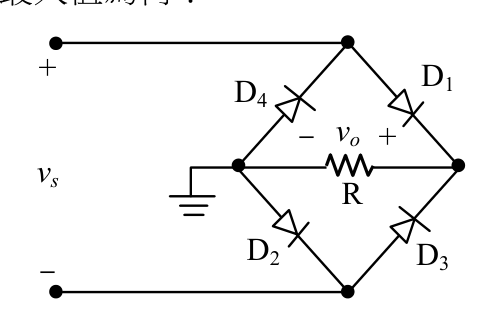

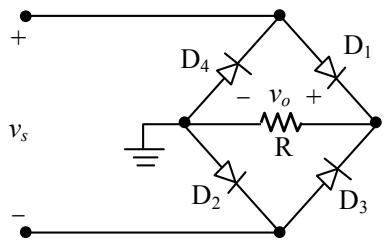

下圖為全波整流器。輸入信號為弦波， 伏特，各二極體 之導通電壓皆為0.7 V，導通電阻為0Ω。則輸出 之最大值為何？

題目圖片
A5 V
B4.3 V
C3.6 V正確答案
D2.5 V
答案與詳解
C
正確答案
全波橋式整流器每次同時有2顆二極體導通，各壓降0.7V，峰值輸出 = 5 - 2×0.7 = 3.6V

逐選項解析

A5 V忽略壓降錯誤✕ 錯誤
5V是輸入峰值，完全忽略二極體壓降，不正確。
B4.3 V只扣1顆壓降陷阱✕ 易錯陷阱
4.3V = 5 - 0.7，只扣1顆二極體壓降，但橋式整流每個半週期電流路徑上有2顆二極體串聯，應扣2次。
C3.6 V✓ 正確
D2.5 V✕ 錯誤
