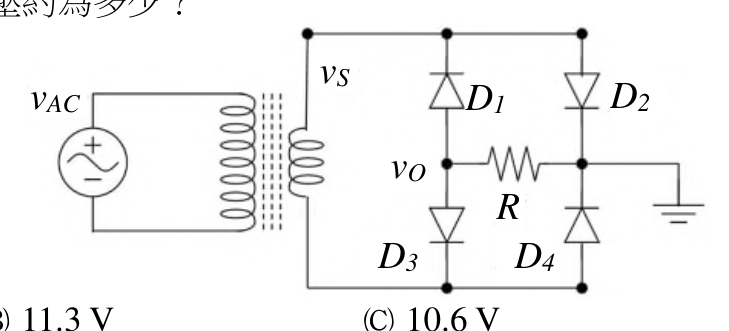

如圖所示二極體電路，假設二極體導通電壓 $V_{D0}=0.7\ V$ 。已知電壓 $v_{s}(t)=12\sin(120\pi t)\ V$ 、 $R=2\ k\Omega$ ，試求每一顆二極體峰值反向電壓約為多少？ (A) 12 V (B) 11.3 V (C) 10.6 V (D) 9.2 V

共 2 類科共用卷

鐵路人員考試高員三級-電子工程國安五等考試-電子組

電子學大意110 年第 19 題單選題

如圖所示二極體電路，假設二極體導通電壓 $V_{D 0} = 0.7 V$ 。已知電壓 $v_{s} (t) = 12 sin (120 π t) V$ 、 $R = 2 k Ω$ ，試求每一顆二極體峰值反向電壓約為多少？

A12 V

B11.3 V正確答案

C10.6 V

D9.2 V

答案與詳解

正確答案

全波橋式整流器，每顆二極體承受的峰值反向電壓 = Vm - VD0 = 12 - 0.7 = 11.3 V

逐選項解析

A12 V✕ 易錯陷阱

直接用輸入峰值12V，忽略了導通二極體的壓降0.7V，未扣除PIV計算不完整

B11.3 V✓ 正確

C10.6 V✕ 易錯陷阱

10.6 = 12 - 2×0.7，誤以為要扣兩顆導通二極體壓降，但PIV計算只扣一顆

D9.2 V✕ 錯誤
