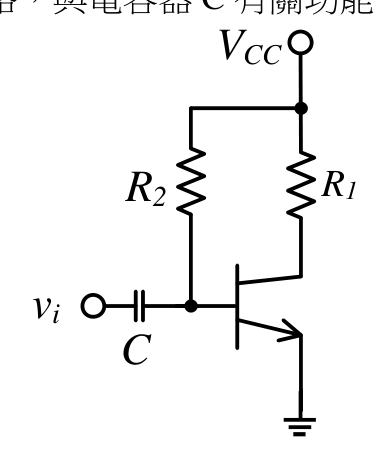

在電晶體共射極放大電路中,耦合電容器 C 的功能敘述,下列何者正確?
A用於隔離直流信號但耦接交流信號正確答案
B用於同時耦接直流、交流信號
C用於耦接直流信號但隔離交流信號
D用於同時隔離直流、交流信號
答案與詳解
逐選項解析
A用於隔離直流信號但耦接交流信號耦合電容隔直通交✓ 正確
耦合電容C串聯於輸入訊號vi與BJT基極之間。電容對直流阻抗無限大（隔直流），對交流阻抗極小（通交流），使交流訊號順利傳入放大電路，同時防止外部直流與內部偏壓電路互相影響，功能描述完全正確。
B用於同時耦接直流、交流信號電容直流特性✕ 錯誤
電容無法讓直流通過（直流穩態下電容相當於開路），同時耦接直流與交流的說法錯誤。
C用於耦接直流信號但隔離交流信號✕ 易錯陷阱
D用於同時隔離直流、交流信號✕ 錯誤
