如圖電路，已知輸出 $v_{o}$ 的飽和電壓在 $\pm10\ V$ ，其 $R_{1}=100\ k\Omega$ ， $R_{2}=R=1\ M\Omega$ 且 $C=0.01\ \mu F$ ；若在電容器 C …

Question

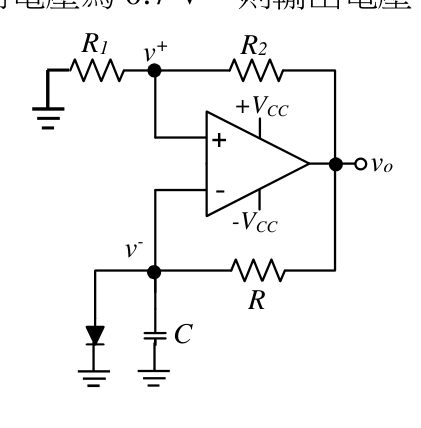

如圖電路，已知輸出 $v_{o}$ 的飽和電壓在 $\pm10\ V$ ，其 $R_{1}=100\ k\Omega$ ， $R_{2}=R=1\ M\Omega$ 且 $C=0.01\ \mu F$ ；若在電容器 C 旁邊並接一顆二極體，其順向電壓為 0.7 V，則輸出電壓 $v_{o}$ 會在什麼狀態？

Accepted Answer

正確答案為 C。 施密特觸發器並聯二極體後，電容充電路徑被二極體箝位，導致輸出鎖定在+10V無法切換。 (A) 原電路（無二極體）才是±10V振盪的施密特觸發振盪器，並聯二極體後振盪條件被破壞，不再交替變化。 (B) vo=-10V時二極體逆偏不導通，電容正常充電；分析後輸出不會鎖在-10V，而是被推向+10V後鎖住。 (C) 當vo=+10V時，二極體順偏導通，電容兩端電壓被箝位於0.7V（正極接v⁻節點）。此時v⁻≈0.7V，而v⁺由R1/R2分壓決定：v⁺=+10V×R1/(R1+R2)=+10×100k/1100k≈+0.909V。因v⁺>v⁻，比較器輸出維持+10V，形成自鎖，輸出永久保持在+10V。 (D) 輸出0V代表線性工作區，但本電路為飽和型比較器（非線性），不存在輸出為0V的穩態。

如圖電路，已知輸出 $v_{o}$ 的飽和電壓在 $\pm 10 V$ ，其 $R_{1} = 100 k Ω$ ， $R_{2} = R = 1 M Ω$ 且 $C = 0.01 μ F$ ；若在電容器 C 旁邊並接一顆二極體，其順向電壓為 0.7 V，則輸出電壓 $v_{o}$ 會在什麼狀態？

逐選項解析
