初考-電子工程電子學大意108 年第 12 題單選題

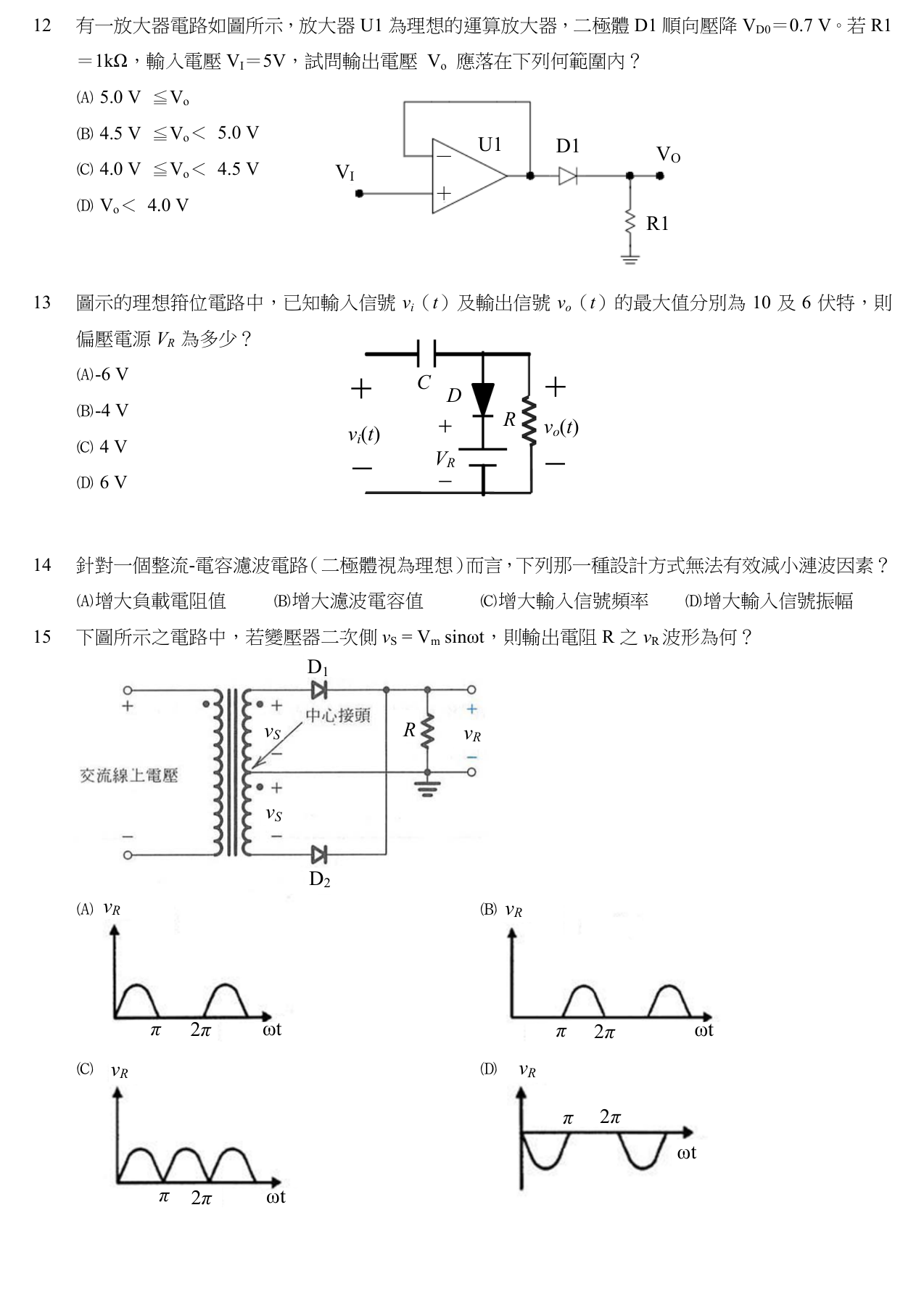

有一放大器電路如圖所示，放大器 U1 為理想的運算放大器，二極體 D1 順向壓降 $V_{D 0} = 0.7 V$ 。若 R1 =1kΩ，輸入電壓 $V_{I} = 5 V$ ，試問輸出電壓 $V_{o}$ 應落在下列何範圍內？

題目圖片

A$5.0 \, V \leq V_{o}$

B$4.5\mathrm{V}\leq \mathrm{V}_{0} < 5.0\mathrm{V}$

C$4.0\mathrm{V}\leq \mathrm{V}_{0} < 4.5\mathrm{V}$正確答案

D$\mathrm{V_o} < 4.0\mathrm{V}$

答案與詳解

C

正確答案

依圖回授取自 D1 陽極（U1 輸出端），非 Vo 點。虛短路使 D1 陽極=VI=5V，扣 D1 壓降 0.7V 得 Vo=4.3V，落於 [4.0V, 4.5V)，選 (C)。

為什麼答案是 C

\(V_o=V_I-V_{D0}=5-0.7=4.3\,V\)，落於 [4.0, 4.5)。
