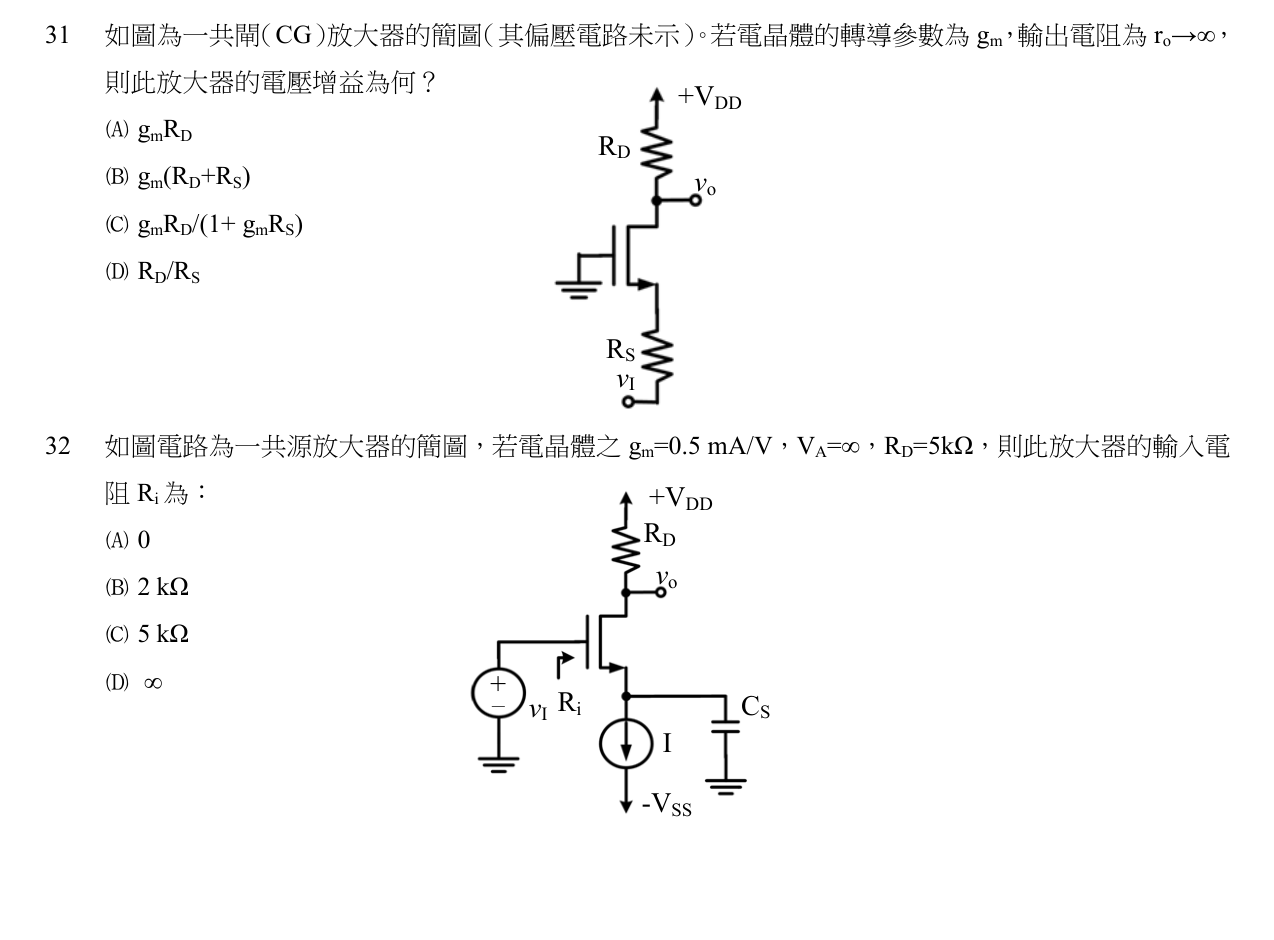

如圖為一共閘(CG)放大器的簡圖(其偏壓電路未示)。若電晶體的轉導參數為 $g_{m}$ ，輸出電阻為 $r_{o} \rightarrow \infty$ ，則此放大器的電壓增益為何？

正確答案為 C。閘極接地、源極經 $R_S$ 接輸入，屬共閘組態但源極含 $R_S$；增益為 $\frac{g_m R_D}{1+g_m R_S}$。

初考-電子工程電子學大意108 年第 31 題單選題

如圖為一共閘（CG）放大器的簡圖（其偏壓電路未示）。若電晶體的轉導參數為 $g_{m}$ ，輸出電阻為 $r_{o} \to \infty$ ，則此放大器的電壓增益為何？

g_{m} R_{D}

g_{m} (R_{D} + R_{S})

\frac{g _{m} R _{D}}{1 + g _{m} R _{S}}

正確答案

\frac{R _{D}}{R _{S}}

答案與詳解

正確答案

閘極接地、源極經 $R_S$ 接輸入，屬共閘組態但源極含 $R_S$；增益為 $\frac{g_m R_D}{1+g_m R_S}$。

考量 $R_S$ 的源極退化效應，正確結果為 $\frac{g_m R_D}{1+g_m R_S}$。
