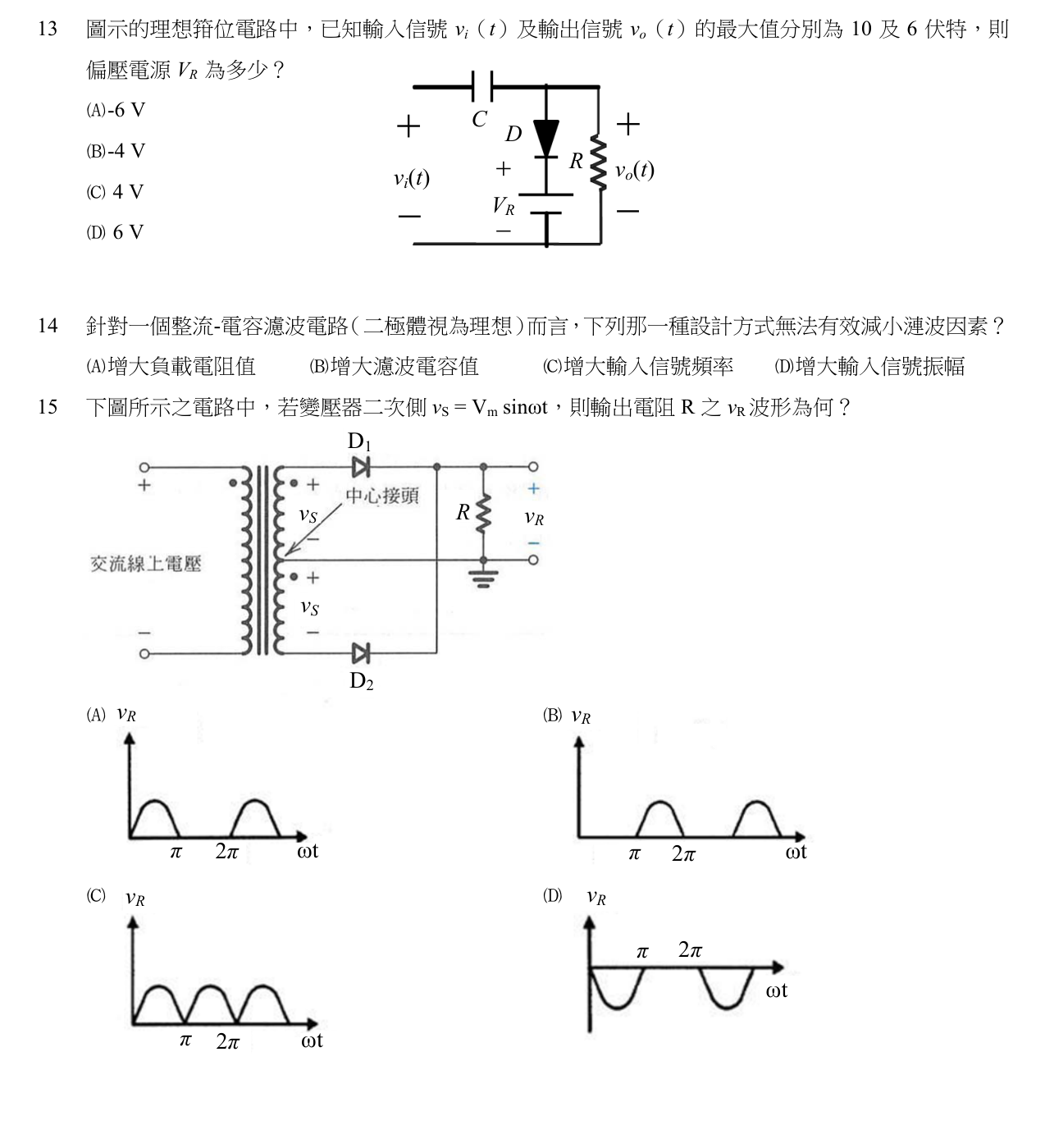

圖示的理想箝位電路中，已知輸入信號 vi（t）及輸出信號 vo（t）的最大值分別為 10 及 6 伏特，則偏壓電源 VR 為多少？
A-6 V
B-4 V
C4 V
D6 V正確答案
答案與詳解
為什麼答案是 D
二極體方向向下，當輸出電壓欲超過 VR 時二極體導通（理想二極體視為短路），將輸出最大值強制箝位在 VR。已知輸出最大值為 6V，故 VR = 6V。
考點：箝位準位考點：數值混淆考點：電容跨壓考點：正向箝位
載入中…
二極體方向向下，當輸出電壓欲超過 VR 時二極體導通（理想二極體視為短路），將輸出最大值強制箝位在 VR。已知輸出最大值為 6V，故 VR = 6V。
