初考-電子工程電子學大意108 年第 22 題單選題考點：極性與數值錯誤考點：反相放大器極性

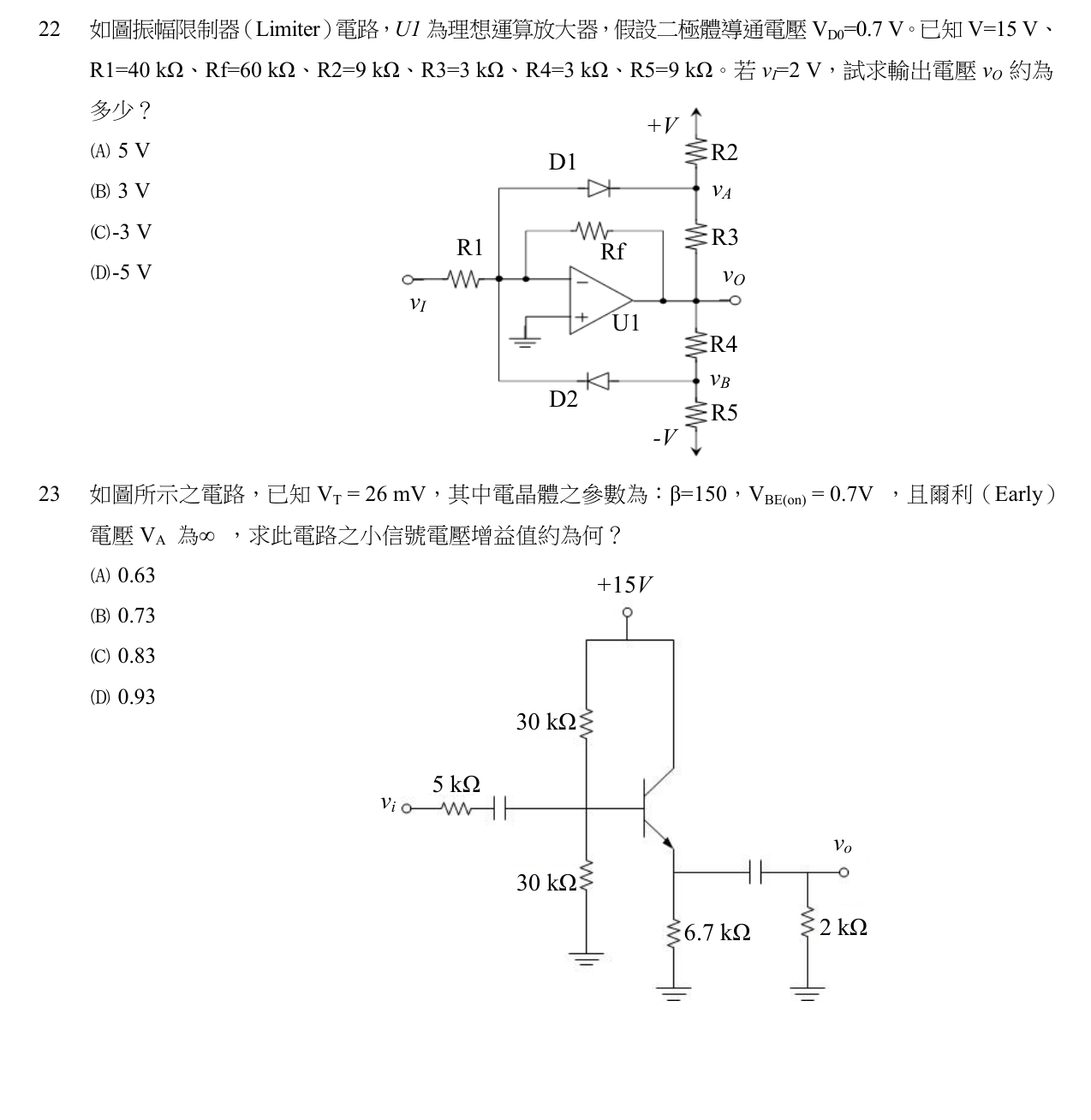

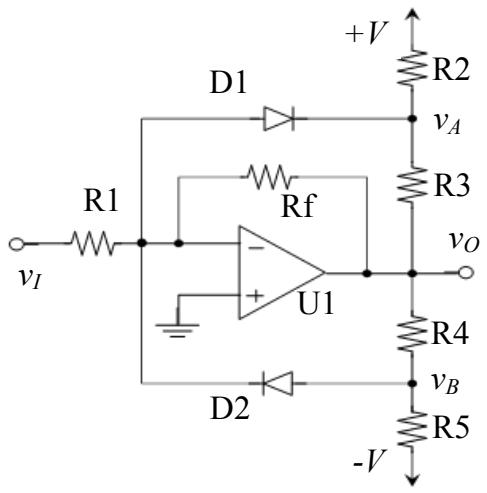

如圖振幅限制器（Limiter）電路，U1 為理想運算放大器，假設二極體導通電壓 $V_{D 0} = 0.7 V$ 。已知 V=15V、R1=40 kΩ、Rf=60 kΩ、R2=9 kΩ、R3=3 kΩ、R4=3 kΩ、R5=9 kΩ。若 $v_{I} = 2 V$ ，試求輸出電壓 $v_{O}$ 約為多少？

5 V

3 V

- 3 V

正確答案

- 5 V

答案與詳解

正確答案

先假設二極體皆不導通，計算線性區輸出電壓為 -3V，再驗證二極體端電壓確認皆未導通，故輸出即為 -3V。

A5 V極性與數值錯誤✕ 錯誤

未考慮反相放大器的負號，且數值計算錯誤。若誤判電路進入正限制區，其限制電壓約為 5.93V，亦非 5V。

B3 V反相放大器極性✕ 易錯陷阱

忽略了反相放大器的特性。輸入為正電壓 2V，經過反相放大後輸出必然為負電壓，不可能為正 3V。

C-3 V✓ 正確

D-5 V✕ 錯誤

這題的完整詳解,註冊就能看 · 每天 2 題免費

精選詳解

如圖振幅限制器（Limiter）電路，U1 為理想運算放大器，假設二極體導通電壓 VD0​=0.7V 。已知 V=15V、R1=40 kΩ、Rf=60 kΩ、R2=9 kΩ、R3=3 kΩ、R4=3 kΩ、R5=9 kΩ。若 vI​=2V ，試求輸出電壓 vO​ 約為 多少？
