初考-電子工程電子學大意108 年第 28 題單選題

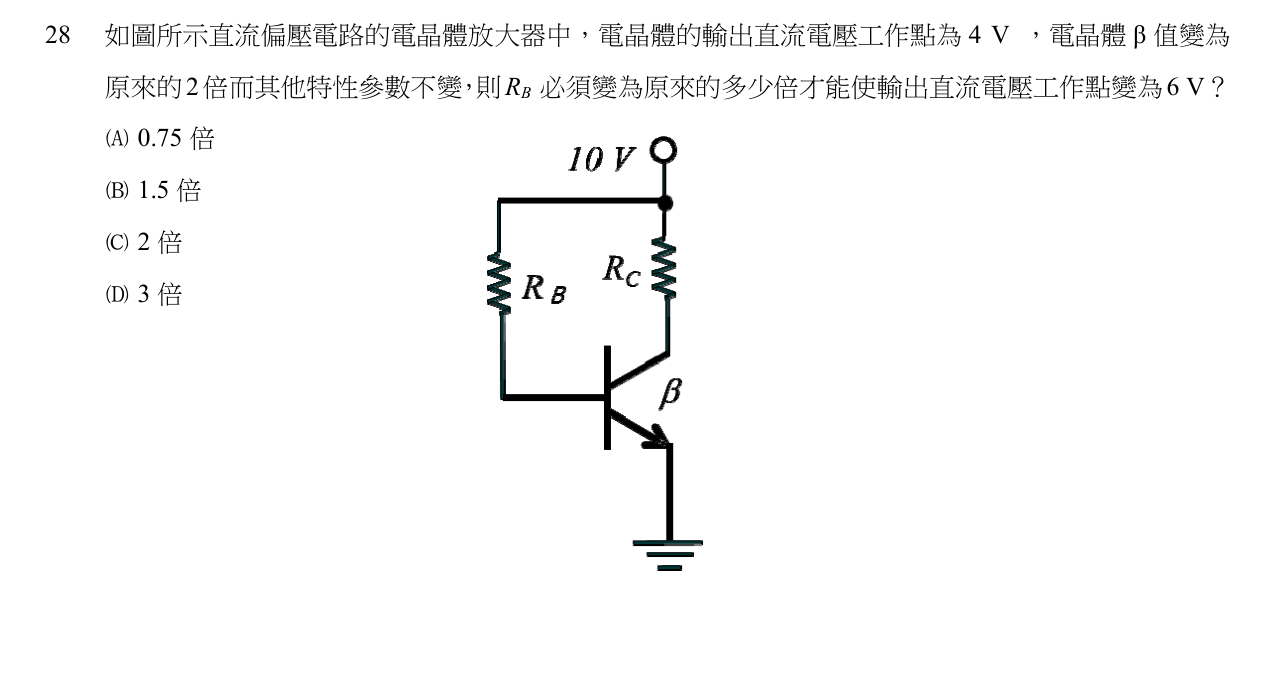

如圖所示直流偏壓電路的電晶體放大器中，電晶體的輸出直流電壓工作點為 $4$ V，電晶體 $β$ 值變為原來的 $2$ 倍而其他特性參數不變，則 $R_{B}$ 必須變為原來的多少倍才能使輸出直流電壓工作點變為 $6$ V？

0.75

倍

1.5

倍

2

倍

3

倍正確答案

答案與詳解

正確答案

由 V_CE=V_CC−I_C·R_C 求出 I_C 變化比，再由 I_C=β·I_B=β(V_CC−V_BE)/R_B 推得 R_B 倍數為 3。

載入中…

如圖所示直流偏壓電路的電晶體放大器中，電晶體的輸出直流電壓工作點為 4 V，電晶體 β 值變為原來的 2 倍而其他特性參數不變，則RB​ 必須變為原來的多少倍才能使輸出直流電壓工作點變為 6 V？
