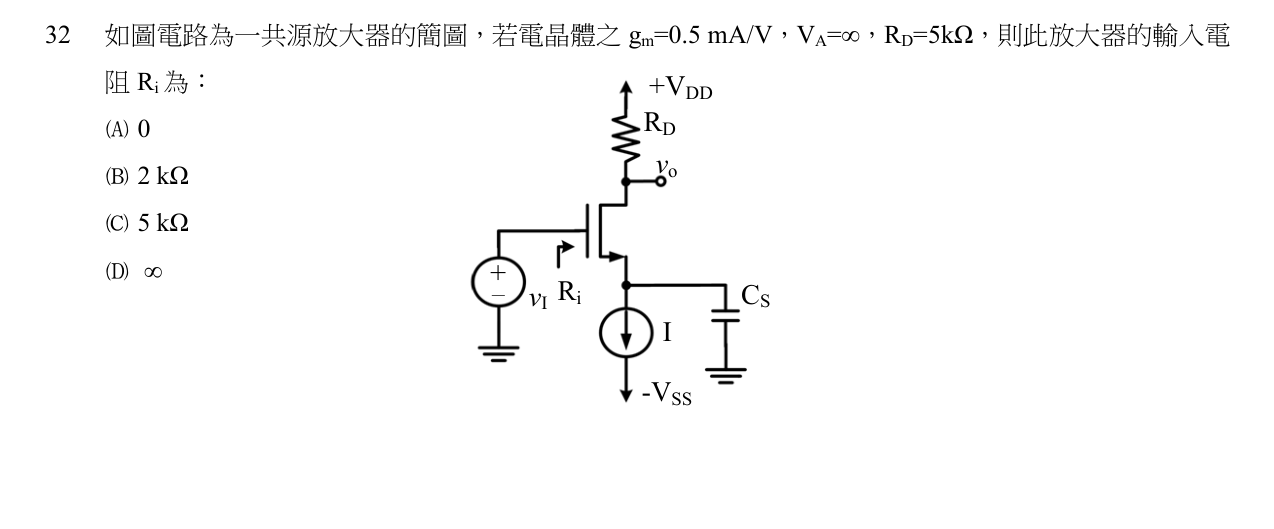

如圖電路為一共源放大器的簡圖，若電晶體之 gm=0.5 mA/V，VA=∞，RD=5kΩ，則此放大器的輸入電阻 Ri 為：

正確答案為 D。MOSFET 共源放大器之閘極輸入阻抗為無窮大，且本電路閘極無偏壓電阻並聯，故 $R_i=\infty$。

初考-電子工程電子學大意108 年第 32 題單選題

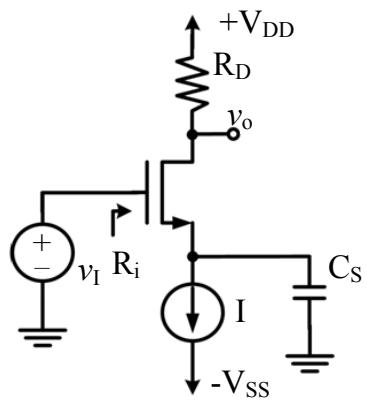

如圖電路為一共源放大器的簡圖，若電晶體之 $g_{m} = 0.5 mA/V$ ， $V_{A} = \infty$ ， $R_{D} = 5 kΩ$ ，則此放大器的輸入電阻 $R_{i}$ 為：

0

2 kΩ

5 kΩ

\infty

正確答案

答案與詳解

正確答案

MOSFET 閘極輸入阻抗為無窮大，故 $R_i=\infty$。

MOSFET 共源放大器之閘極輸入阻抗為無窮大，且本電路閘極無偏壓電阻並聯，故 $R_i=\infty$。
