初考-電子工程電子學大意108 年第 15 題單選題

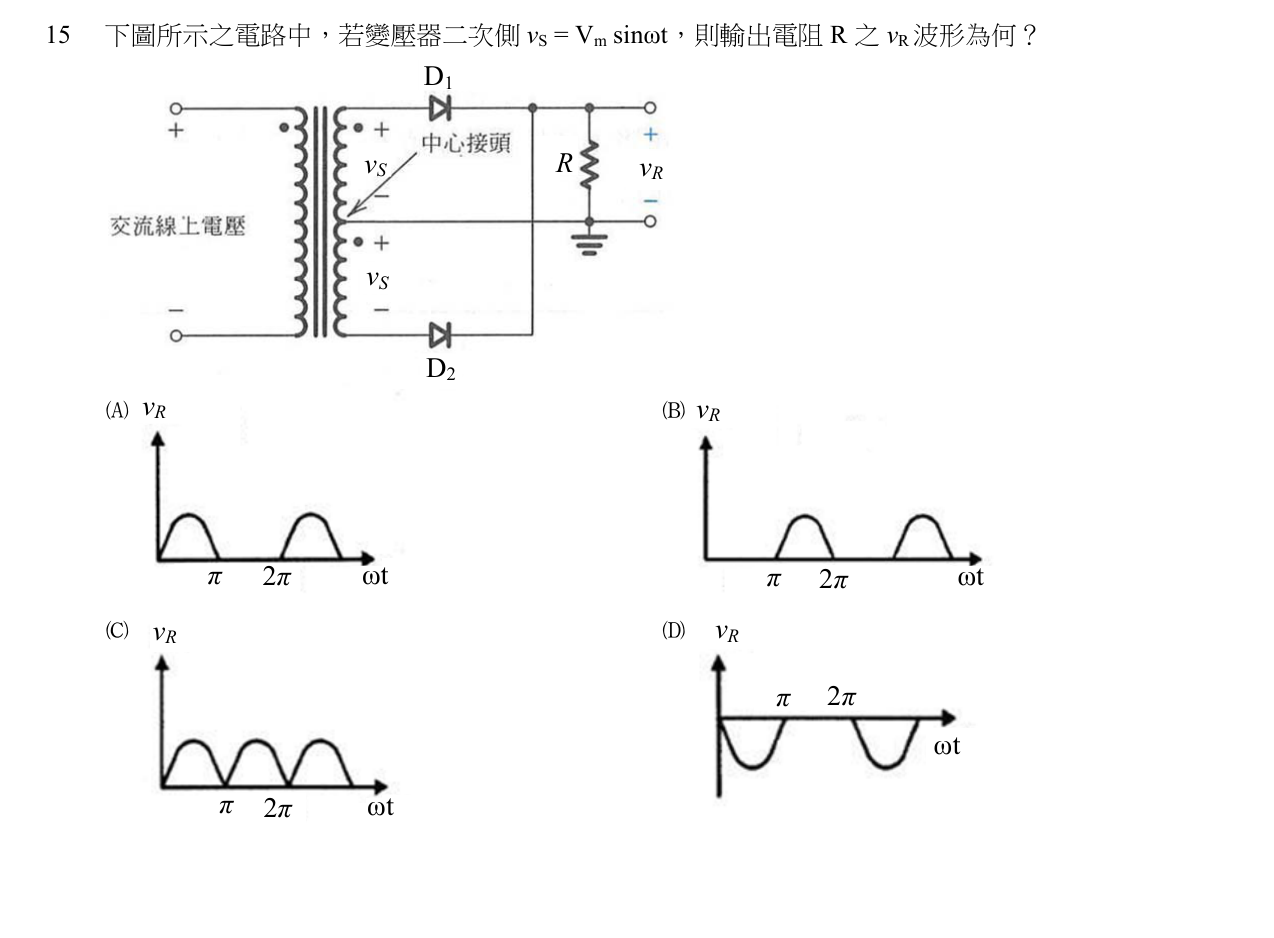

下圖所示之電路中，若變壓器二次側 ，則輸出電阻 R 之 波形為何？

題目圖片
A第一個波形圖
B第二個波形圖
C第三個波形圖正確答案
D第四個波形圖
答案與詳解
C
正確答案
中心抽頭變壓器配兩二極體為全波整流,輸出為連續正半波,選C。

逐選項解析

A第一個波形圖✕ 錯誤
半波之間有間隙,屬半波整流(只用一個二極體),不符。
B第二個波形圖✕ 錯誤
同樣有空白半週,為半波整流波形,錯誤。
C第三個波形圖✓ 正確
D第四個波形圖✕ 錯誤
