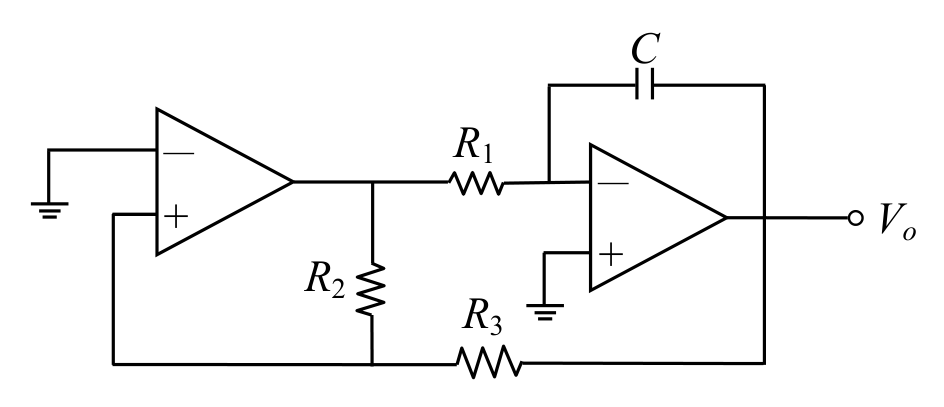

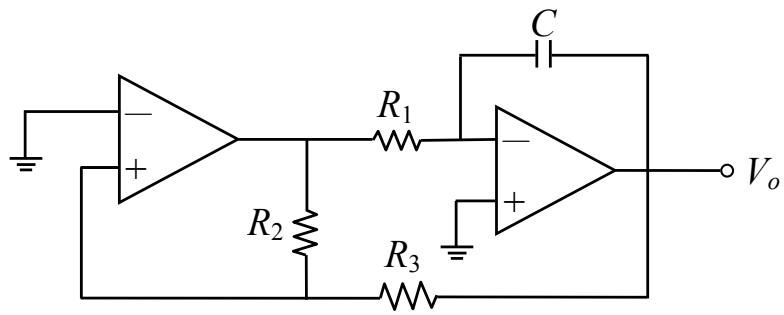

下圖振盪器電路中，Vo 輸出是屬於下列那一種波形？
A正確答案
左側比較器產生方波，右側積分器（反相輸入+電容回授）將方波積分成三角波，Vo輸出為三角波。
為什麼答案是 A
電路由左側比較器（正回授，無電容）與右側積分器（R1串聯輸入、C並聯回授）串接構成三角波/方波振盪器。Vo取自積分器輸出端：比較器輸出方波經R1送入積分器，積分器對方波積分產生線性斜坡，即三角波。圖中Vo標記在積分器輸出，故正確答案為三角波。
載入中…
完整詳解
Pro · 無限重點 左側比較器產生方波，右側積分器（反相輸入+電容回授）將方波積分成三角波，Vo輸出為三角波。
看到「比較器→積分器串聯+互相回授」結構，輸出端（積分器輸出）必為三角波，比較器輸出才是方波。
逐選項分析
A✓ 正確
電路由左側比較器（正回授，無電容）與右側積分器（R1串聯輸入、C並聯回授）串接構成三角波/方波振盪器。Vo取自積分器輸出端：比較器輸出方波經R1送入積分器，積分器對方波積分產生線性斜坡，即三角波。圖中Vo標記在積分器輸出，故正確答案為三角波。
B✕ 陷阱
方波是左側比較器（施密特觸發器）的輸出，而非Vo所在的積分器輸出端。容易誤選，因為電路中確實存在方波，但位置不同。
C✕
正弦波振盪器需要LC諧振或RC移相/韋恩橋等特定選頻網路，本電路不含選頻元件，不產生正弦波。
D✕
脈波（Pulse）為單次或非週期性窄脈衝，本電路為持續振盪的回授電路，輸出為週期性波形，不符合脈波定義。
三角波/方波振盪器各節點波形對照
| 電路節點 | 元件特徵 | 輸出波形 |
|---|
| 左側OP輸出（比較器） | 正回授（R2接+端），無積分元件 | 方波 |
| 右側OP輸出 Vo（積分器） | R1輸入 + C並聯回授至反相端 | 三角波 |
| 整體回授路徑 | 積分器輸出回授至比較器正端（經R3） | 維持振盪 |
電路中同時存在方波（比較器輸出）與三角波（積分器輸出），考生容易因為「振盪器＝方波」的直覺而誤選B。關鍵是看清楚Vo標記在哪個OP的輸出端——本題Vo在右側積分器輸出，故為三角波，不是方波。
