鐵路人員考試高員三級-電子工程電子學大意104 年第 4 題單選題考點：無關干擾項考點：串聯電阻干擾

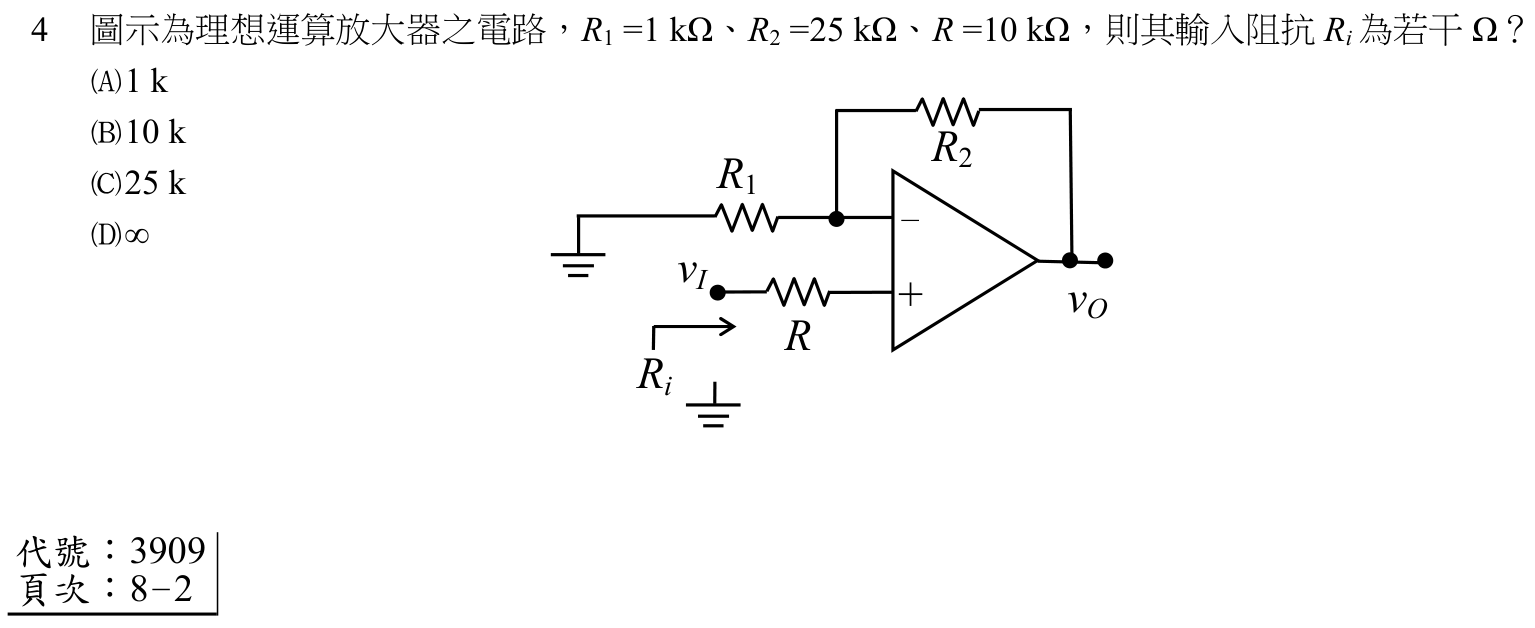

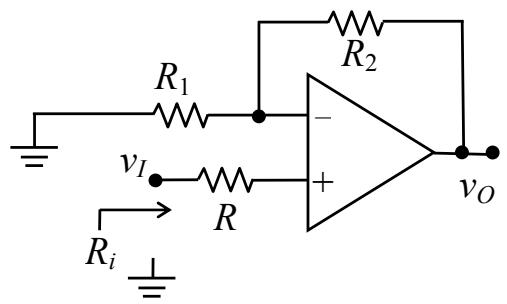

圖示為理想運算放大器之電路， $R_{1} = 1 k Ω$ 、 $R_{2} = 25 k Ω$ 、 $R = 10 k Ω$ ，則其輸入阻抗 $R_{i}$ 為若干 $Ω$ ?

題目圖片

A1 k

B10 k

C25 k

D

\infty

正確答案

答案與詳解

D

正確答案

理想運算放大器的輸入端不抽取任何電流，因此從輸入端看進去的阻抗永遠為無限大。

逐選項解析

A1 k無關干擾項✕ 錯誤

1 kΩ 為電阻 R1 的阻值，與從 vI 端看進去的輸入阻抗無關。

B10 k串聯電阻干擾✕ 易錯陷阱

10 kΩ 為輸入端的串聯電阻 R。若誤以為運算放大器輸入端接地，可能會誤選此項。但實際上運放輸入端阻抗為無限大，總阻抗為 R + ∞ = ∞。

C25 k✕ 錯誤

D∞✓ 正確
