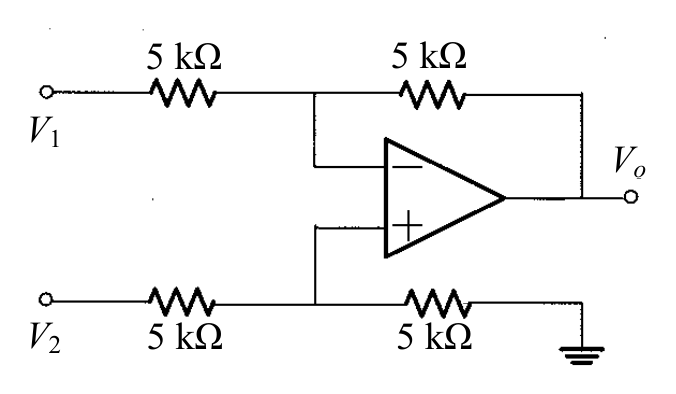

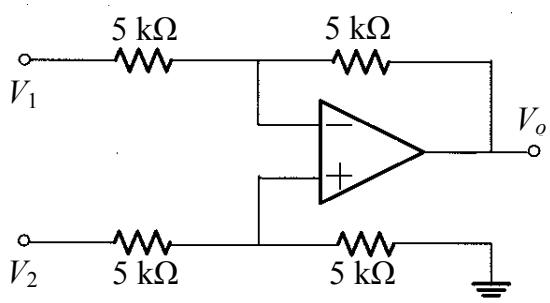

下圖電路中，由輸入端 和 所分別看到的輸入電阻 、 為何？
A$R_{in1}=5\ k\Omega$ 、 $R_{in2}=5\ k\Omega$
B$R_{in1}=5\ k\Omega$ 、 $R_{in2}=10\ k\Omega$正確答案
C$R_{in1}=10\ k\Omega$ 、 $R_{in2}=5\ k\Omega$
D$R_{in1}=10\ k\Omega$ 、 $R_{in2}=10\ k\Omega$
答案與詳解
逐選項解析
A$R_{in1}=5\ k\Omega$ 、 $R_{in2}=5\ k\Omega$✕ 易錯陷阱
誤以為兩端對稱都是5kΩ，忽略同相端(+)有兩個5kΩ串聯，Rin2應為10kΩ而非5kΩ
B$R_{in1}=5\ k\Omega$ 、 $R_{in2}=10\ k\Omega$✓ 正確
C$R_{in1}=10\ k\Omega$ 、 $R_{in2}=5\ k\Omega$✕ 錯誤
Rin1=10kΩ不正確；反相端因虛短路等效接地，V1僅看到一個5kΩ，Rin1=5kΩ
D$R_{in1}=10\ k\Omega$ 、 $R_{in2}=10\ k\Omega$✕ 錯誤
