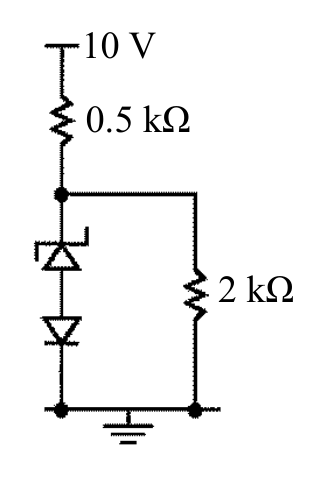

分析以下之電路，若稽納（Zener）二極體之崩潰電壓為 6 V，二極體之導通電壓為 0.7 V，則流過二極體之電流為何？
A3.25 mA正確答案
B4.3 mA
C6.6 mA
D8 mA
答案與詳解
為什麼答案是 A
節點電壓=6+0.7=6.7V（稽納崩潰6V＋二極體順向0.7V）。總電流I_total=(10-6.7)/0.5k=3.3/0.5k=6.6mA；右側2kΩ電流I_R=6.7/2k=3.35mA；流過二極體電流=6.6-3.35=3.25mA，正確。
載入中…
節點電壓=6+0.7=6.7V（稽納崩潰6V＋二極體順向0.7V）。總電流I_total=(10-6.7)/0.5k=3.3/0.5k=6.6mA；右側2kΩ電流I_R=6.7/2k=3.35mA；流過二極體電流=6.6-3.35=3.25mA，正確。
