分析以下之電路,若 MOSFET 操作在飽和區且轉導值 $g_{m}$ 為 1 mA / V;BJT 操作在順向主動區(Forward Active Region) 且轉導值 $g_{m}$ 為 10 mA / V, $…

Question

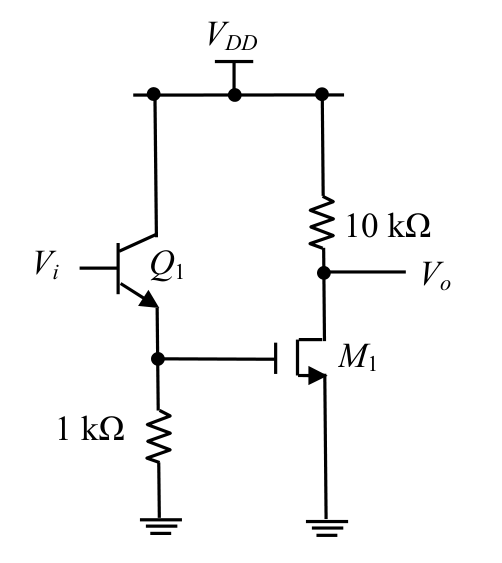

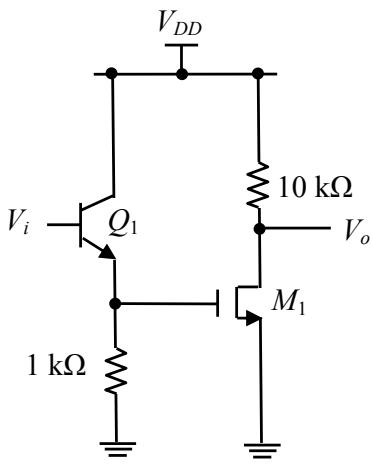

分析以下之電路,若 MOSFET 操作在飽和區且轉導值 $g_{m}$ 為 1 mA / V;BJT 操作在順向主動區(Forward Active Region) 且轉導值 $g_{m}$ 為 10 mA / V, $\beta = 10$ 。忽略元件之輸出阻抗 $r_{o}$ , 試求 $V_{o} / V_{i} = ?$

Accepted Answer

正確答案為 C。 本題為 CC-CS 串級放大器，總電壓增益等於第一級共集極增益與第二級共源極增益之乘積。 (A) 計算出正確數值但忽略了第二級共源極放大器具有「反相」特性，導致正負號錯誤。 (B) 數值與正負號皆計算錯誤，可能在計算 $r_\pi$ 或分壓比例時發生失誤。 (C) 第一級 BJT 的 $r_\pi = \beta / g_{m1} = 10 / 10\mathrm{mA/V} = 1\mathrm{k\Omega}$。第一級增益 $A_{v1} = \frac{(1+\beta)R_E}{r_\pi + (1+\beta)R_E} = \frac{11	imes 1\mathrm{k}}{1\mathrm{k} + 11	imes 1\mathrm{k}} = \frac{11}{12}$。第二級 MOSFET 增益 $A_{v2} = -g_{m2}R_D = -1\mathrm{mA/V} 	imes 10\mathrm{k\Omega} = -10$。總增益 $A_v = A_{v1} 	imes A_{v2} = \frac{11}{12} 	imes (-10) = -\frac{55}{6}$。 (D) 正負號正確，但數值計算錯誤，未正確代入第一級或第二級的增益公式。

分析以下之電路,若 MOSFET 操作在飽和區且轉導值 $g_{m}$ 為 1 mA / V;BJT 操作在順向主動區(Forward Active Region) 且轉導值 $g_{m}$ 為 10 mA / V, $β = 10$ 。忽略元件之輸出阻抗 $r_{o}$ , 試求 $V_{o} / V_{i} = ?$

逐選項解析
