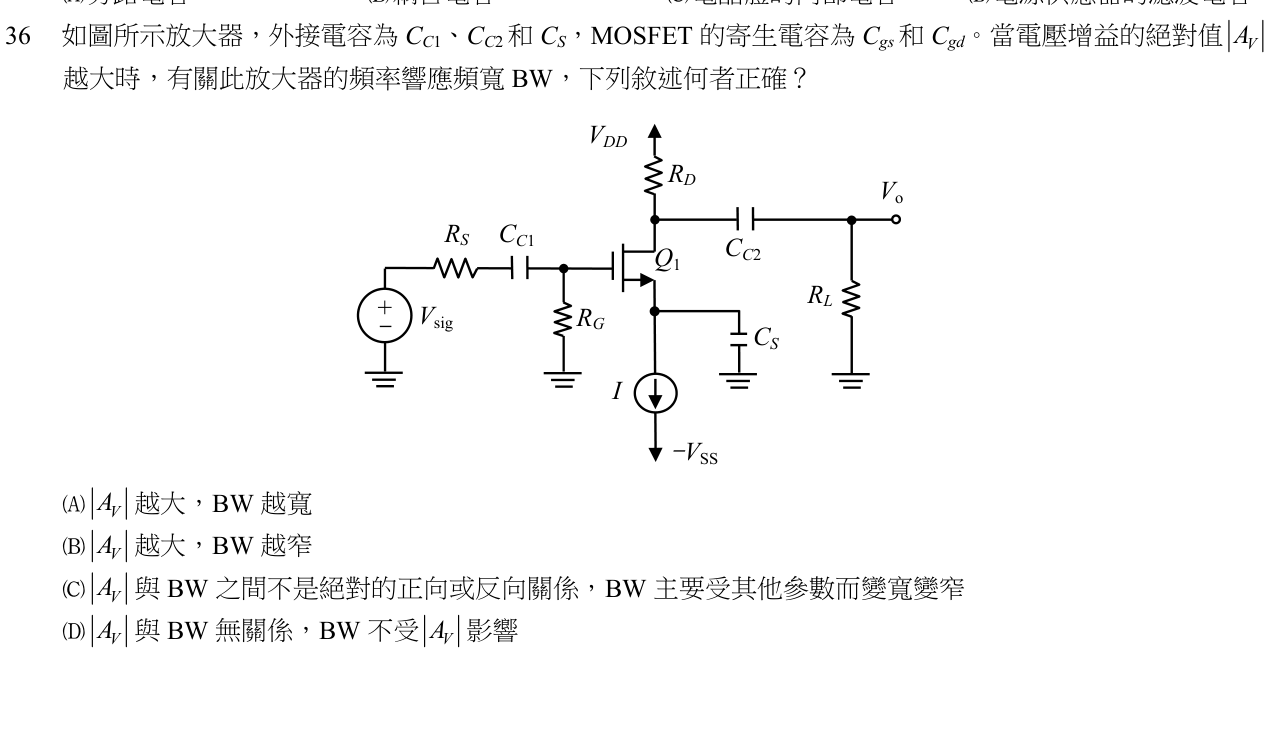

初考-電子工程電子學大意104 年第 36 題單選題

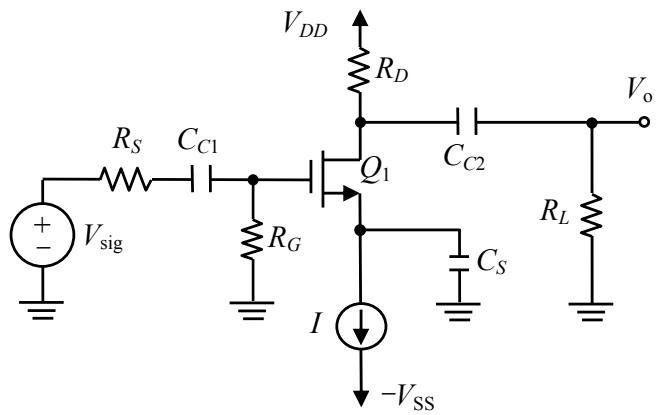

如圖所示放大器,外接電容為 CC1 、 CC2 和 CS ,MOSFET 的寄生電容為 Cgs 和 Cgd 。當電壓增益的絕對值 ∣AV∣ 越大時,有關此放大器的頻率響應頻寬 BW,下列敘述何者正確?
A$\left|A_{V}\right|$ 越大,BW越寬
B$\left|A_{V}\right|$ 越大,BW越窄正確答案
C$\left|A_{V}\right|$ 與 BW 之間不是絕對的正向或反向關係,BW 主要受其他參數而變寬變窄
D$\left|A_{V}\right|$ 與 BW 無關係,BW 不受 $\left|A_{V}\right|$ 影響
B正確答案
共源極放大器的增益與頻寬呈現增益-頻寬乘積近似為常數的關係,故 |VA| 越大,BW 越窄。
逐選項解析
A$\left|A_{V}\right|$ 越大,BW越寬✕ 錯誤
與 Miller 效應結論相反;增益增大反而使等效輸入電容變大,頻寬下降。
B$\left|A_{V}\right|$ 越大,BW越窄✓ 正確
C$\left|A_{V}\right|$ 與 BW 之間不是絕對的正向或反向關係,BW 主要受其他參數而變寬變窄✕ 錯誤
對單級 CS 放大器而言,|VA| 與 BW 存在明確的反向(增益-頻寬乘積)關係,並非僅受其他參數影響。
D$\left|A_{V}\right|$ 與 BW 無關係,BW 不受 $\left|A_{V}\right|$ 影響✕ 錯誤
