初考-電子工程電子學大意104 年第 27 題單選題考點：RC與Rin混淆考點：射極退化輸入阻抗

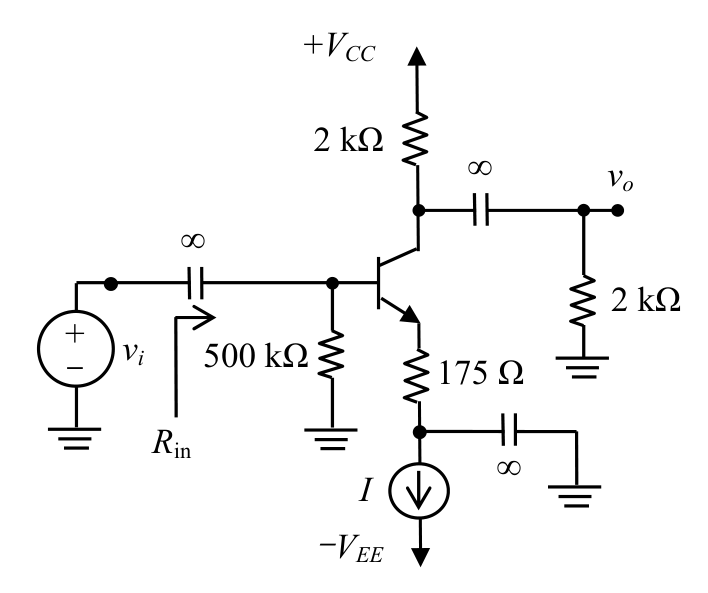

圖示雙極性接面電晶體（BJT）電路，若電晶體 ，電流 ，則輸入阻抗 約為若干 kΩ？

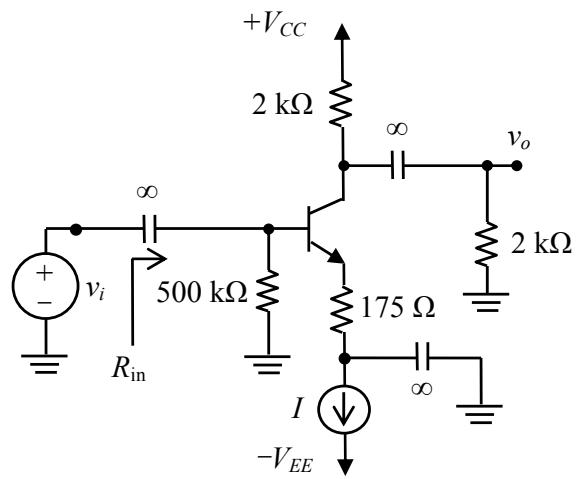

題目圖片
A2
B20正確答案
C200
D500
答案與詳解
B
正確答案
BJT射極退化電路，Rin = rπ + (β+1)·RE，代入β=100、I=1mA、RE=175Ω，得約20kΩ

逐選項解析

A2RC與Rin混淆✕ 易錯陷阱
2kΩ是集極電阻RC的值，若誤將RC當成輸入阻抗就會選此。RC在集極端，與輸入阻抗無關。
B20射極退化輸入阻抗✓ 正確
正確答案。rπ=β/gm=100/(1mA/26mV)≈2.6kΩ；射極有175Ω退化電阻，BJT本身輸入阻抗=rπ+(β+1)×175≈2.6k+17.675k≈20.3kΩ；再並聯偏壓電阻500kΩ，結果≈20kΩ。
C200✕ 易錯陷阱
D500✕ 錯誤
