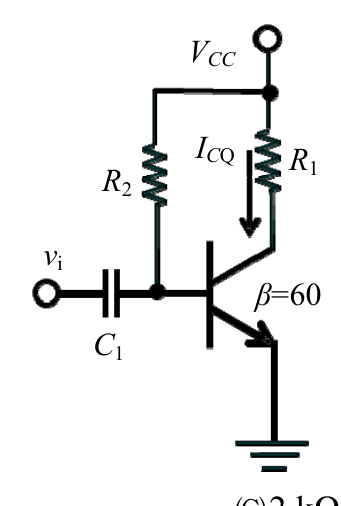

如圖所示之電晶體工作在主動區，其輸出直流偏壓電流為 mA，基極端之等效輸入電阻約為多少？（ k、 k 且熱電壓 mV）。
A
B
C
D正確答案
答案與詳解
為什麼答案是 D
rπ = βVT/ICQ = 60×25mV/3mA = 500Ω = 0.5kΩ。等效輸入電阻 = R1 // R2 // rπ = 2k // 30k // 0.5k ≈ 0.5kΩ（rπ最小，主導並聯結果）。
考點：混淆R2與rπ考點：忽略rπ並聯考點：混淆R1與等效Rin考點：基極等效輸入電阻
