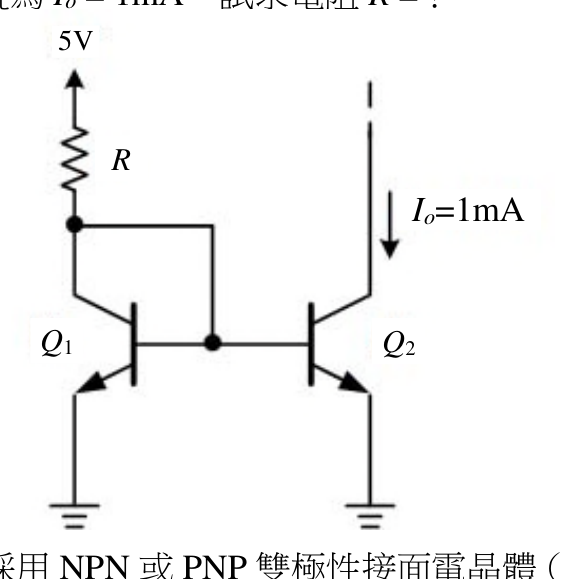

如圖為定電流源電路，若 $Q_{1}$ 和 $Q_{2}$ 電晶體的輸出阻抗 $r_{o}$ 和電流增益 $\beta$ 所引起的效應不計，已知 $V_{CC} = 5 \, V$ ， $V_{BE} = 0.7 \, V$ ，欲使電流為 $I_{o} = 1 \, mA$ ，試求電阻 R = ?

正確答案為 C。電流鏡電路，Q1自偏置設定參考電流，R=(VCC-VBE)/Io，代入數值得R=(5-0.7)/1mA=4.3kΩ

五等-電子工程電子學大意109 年第 6 題單選題

如圖為定電流源電路，若 $Q_{1}$ 和 $Q_{2}$ 電晶體的輸出阻抗 $r_{o}$ 和電流增益 $β$ 所引起的效應不計，已知 $V_{C C} = 5 V$ ， $V_{B E} = 0.7 V$ ，欲使電流為 $I_{o} = 1 m A$ ，試求電阻 R = ?

5.7 k Ω

4.7 k Ω

4.3 k Ω

正確答案

3.3 k Ω

答案與詳解

正確答案

電流鏡電路，Q1自偏置設定參考電流，R=(VCC-VBE)/Io，代入數值得R=(5-0.7)/1mA=4.3kΩ

圖中Q1集極與基極短接（二極體接法），基極電位=VBE=0.7V，R兩端電壓=VCC-VBE=5-0.7=4.3V，R=4.3V/1mA=4.3kΩ，正確。
