地方特考電子學大意109 年第 16 題單選題

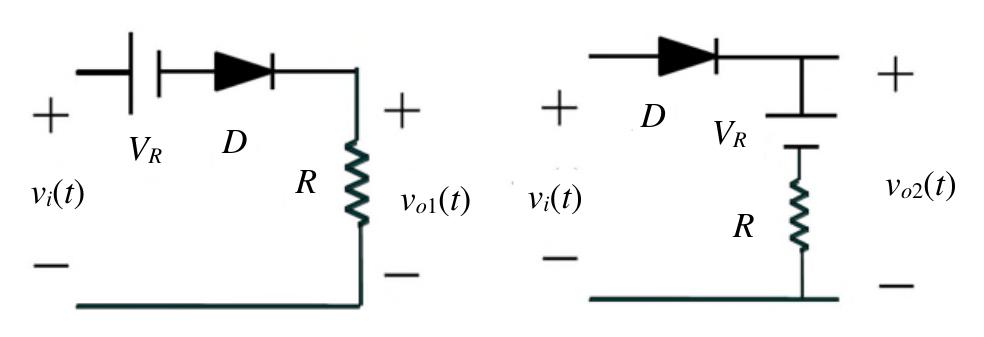

如圖所示的兩不同截波電路中，二極體均視為理想且輸入信號均為 volt， volt ，則輸出 最大值與輸出 最小值之間的電壓差為多少伏特？

題目附圖
A4 V正確答案
B6 V
C10 V
D12 V
答案與詳解
A
正確答案
左電路為正向截波器(上限截波),右電路為反向截波器(下限截波),求兩輸出特定值之差=2-(-2)=4V

為什麼答案是 A

左電路vo1最大值=2V，右電路vo2最小值=-2V，電壓差=2-(-2)=4V，正確答案。

考點：截波電路計算考點：截波電路誤算
